PA시스템에서 사용되는 다양한 케이블과 커넥터에 대한 이해는 효율적이고 안전한 음향 시스템을 구축하는 데 필수적입니다. 이들 각각은 특정 장비와 상황에 맞게 설계되어 있으며, 올바른 사용은 시스템의 성능을 극대화하고 잠재적인 위험을 최소화합니다.

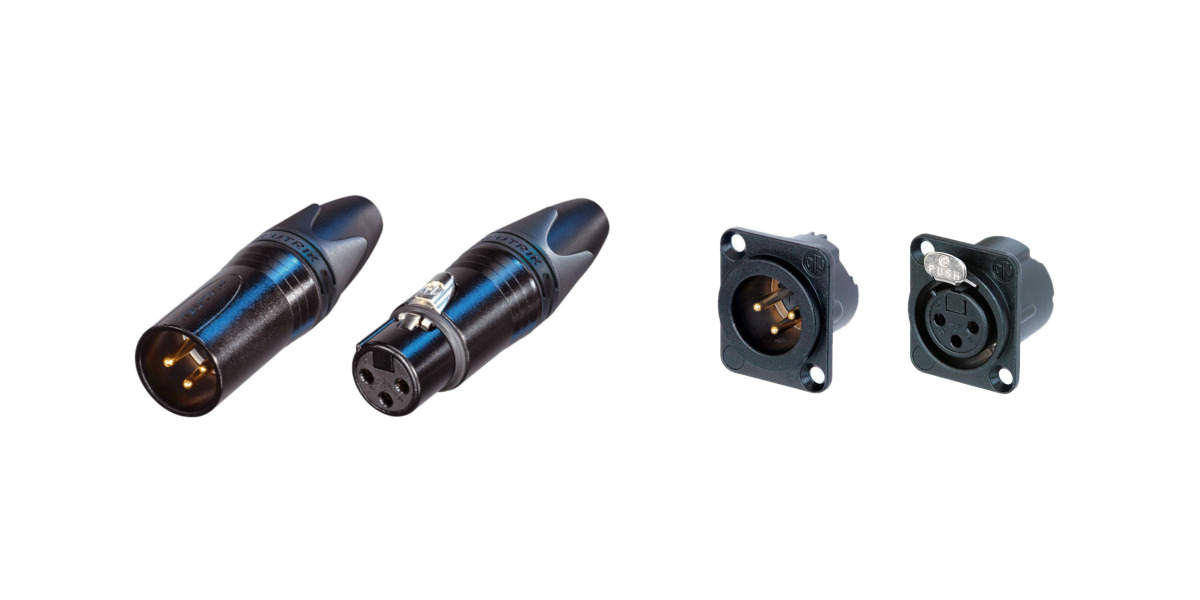

XLR 커넥터

주로 마이크, 믹서, PA 시스템 등 프로 오디오 장비에서 사용됩니다.
3핀 구성으로, 밸런스 오디오 신호 전송에 적합하며, 노이즈에 강한 전송이 가능합니다.
수(Male) 암(Female) 커넥터로 구분됩니다.

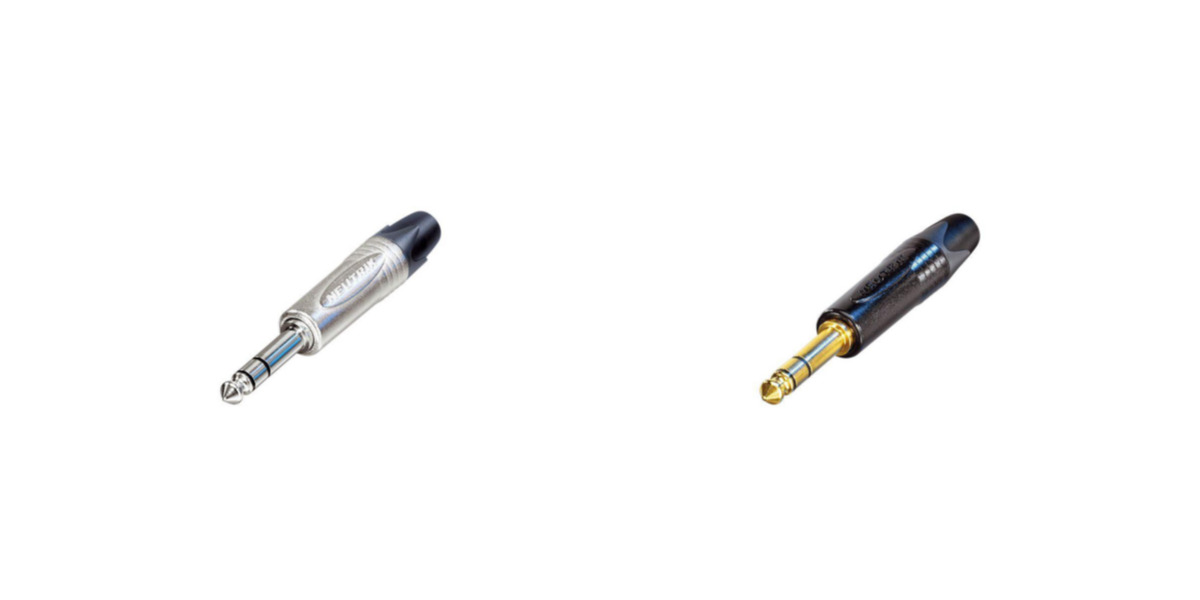

TRS 커넥터 (Tip, Ring, Sleeve)

1/4인치 (6.35mm) 또는 3.5mm 버전이 있으며, 스테레오 오디오 신호 또는 밸런스 모노 오디오 신호를 전송하는데 사용됩니다.
오디오 인터페이스, 헤드폰, 프로 오디오 장비 등에 사용됩니다.

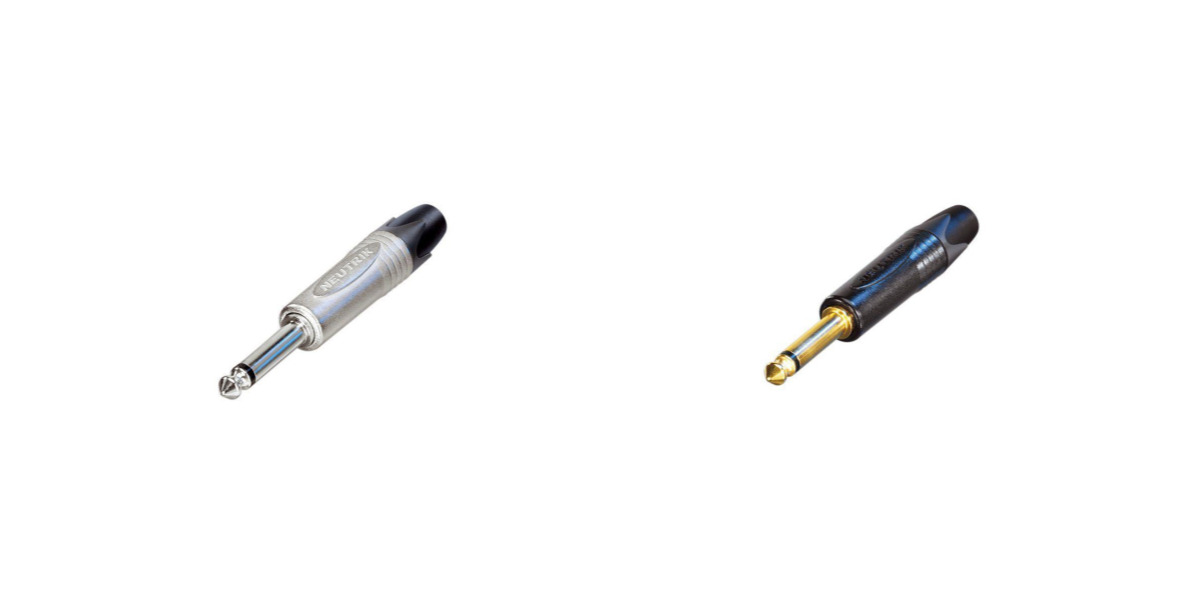

TS 커넥터 (Tip, Sleeve)

주로 언밸런스 모노 신호에 사용되며, 전기 기타, 키보드, 기타 악기 장비와 연결 시 사용됩니다.

RCA 커넥터

스테레오 오디오 시스템, 홈 시어터, 비디오 장비에 사용됩니다.
언밸런스 신호 전송에 사용되며, 흔히 좌우 채널을 분리하여 빨간색과 흰색 또는 검은색으로 표시됩니다.

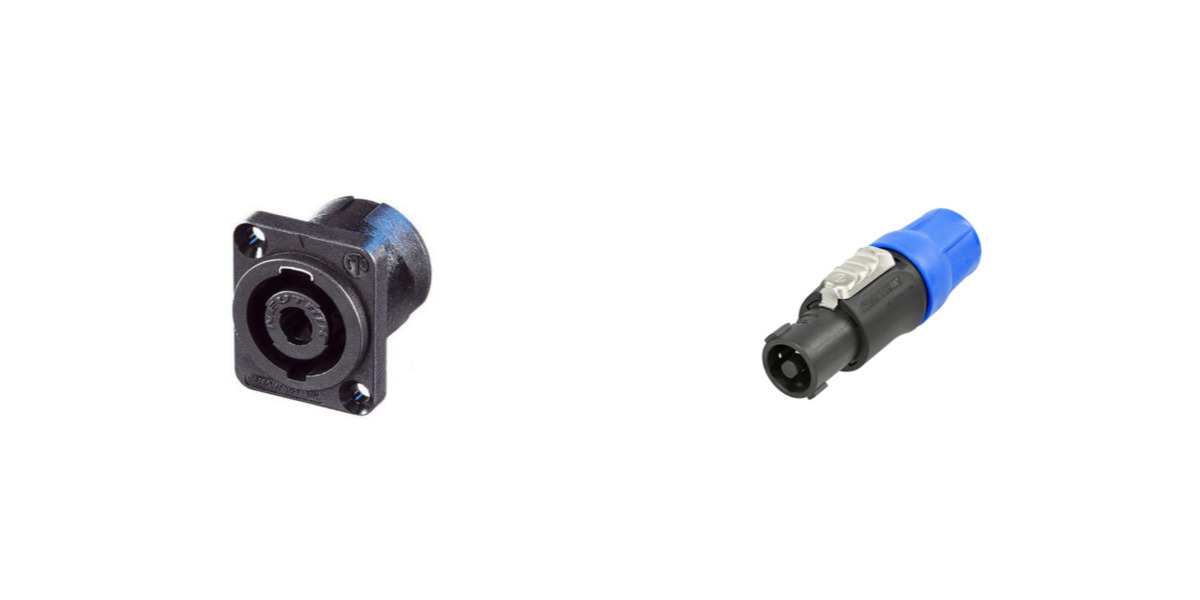

Speakon 커넥터

주로 프로 오디오 시스템의 파워 앰프와 스피커 연결에 사용됩니다.

잠금 기능이 있어 안정적인 연결을 보장하며, 고전력 신호 전송에 적합합니다.

밸런스 케이블

밸런스 케이블은 노이즈에 강하고, Hot, Cold, Ground 세 개의 전선을 사용합니다. 이들은 노이즈 취약성이 높은 환경에서 신호 전송의 정확성을 유지하는데 적합합니다.

언밸런스 케이블

언밸런스 케이블은 Hot 및 Ground 두 개의 전선을 사용하며, 주로 높은 신호 대 잡음비를 가진 장치에서 사용됩니다. 그러나 긴 케이블을 사용할 때는 DI 박스를 통해 밸런스 신호로 변환하는 것이 좋습니다.
