우리는 주로 대규모 건물, 호텔, 쇼핑몰, 제조공장, 병원 등의 비상방송설비 프로젝트를 의뢰받습니다. 우리 고객들은 새로운 방송 설비 시스템이 필요하거나 기존 시스템의 회로 단락 문제를 해결하려고 하는 경우가 대부분입니다.

이렇게 요청되는 방송 설비는 크게 두 가지 시스템으로 나눌 수 있습니다. 하나는 전관방송 용도로만 사용되는 장비를 중심으로 구축되는 시스템이며, 다른 하나는 다목적으로 활용되는 DSP(Digital Signal Processor)를 활용한 시스템입니다.

안타깝게도, 전관방송장비 업체 중에서는 이러한 다양한 요구와 문제를 이해하고 해결할 수 있는 업체가 많지 않습니다. 그 결과 고객들은 잘못된 방향으로 시스템을 구축하거나 시스템을 확장하게 되고 결국 관리가 여려워지면서 문제 해결을 포기하는 상황에 직면하게 됩니다.

우리는 이러한 문제를 잘 이해하고 있으며 해결 방법을 알고 있기 때문에 고객들과 협력하여 최상의 비상방송설비 해결책을 제공합니다. 우리와 만난 고객들은 대부분 다음과 같은 상황에서 새로운 전문 업체를 찾습니다.

• 전관 방송 규모가 크고 모니터링이 필요한 경우
• 전관 방송 스피커 품질과 내구성이 높아야 하는 경우
• 페이징 방송과 BGM 시스템이 같이 운영되는 경우
• 공장 소음으로 스피커로 방송을 듣기 어려운 경우
• 비상 방송 단락 보호 장치에 단락이 감지 되는 경우
• 스피커 추가 설치가 필요한 경우
• 소방 방송 화재 시험시 자동 방송이 되지 않는 경우
• 상세한 도면 작업과 케이블 정리가 필요한 경우

대부분 요구 사항들은 전문가가 아니더라도 직접 해결하거나 적은 비용으로 문제를 해결할 수 있습니다. 다양한 프로젝트를 수행하면서 우리가 생각하는 여러가지 비상방송설비 관리자가 알아야 할 10가지를 정리해보았습니다.

스피커 병렬 연결은 10개 이하로 하세요.

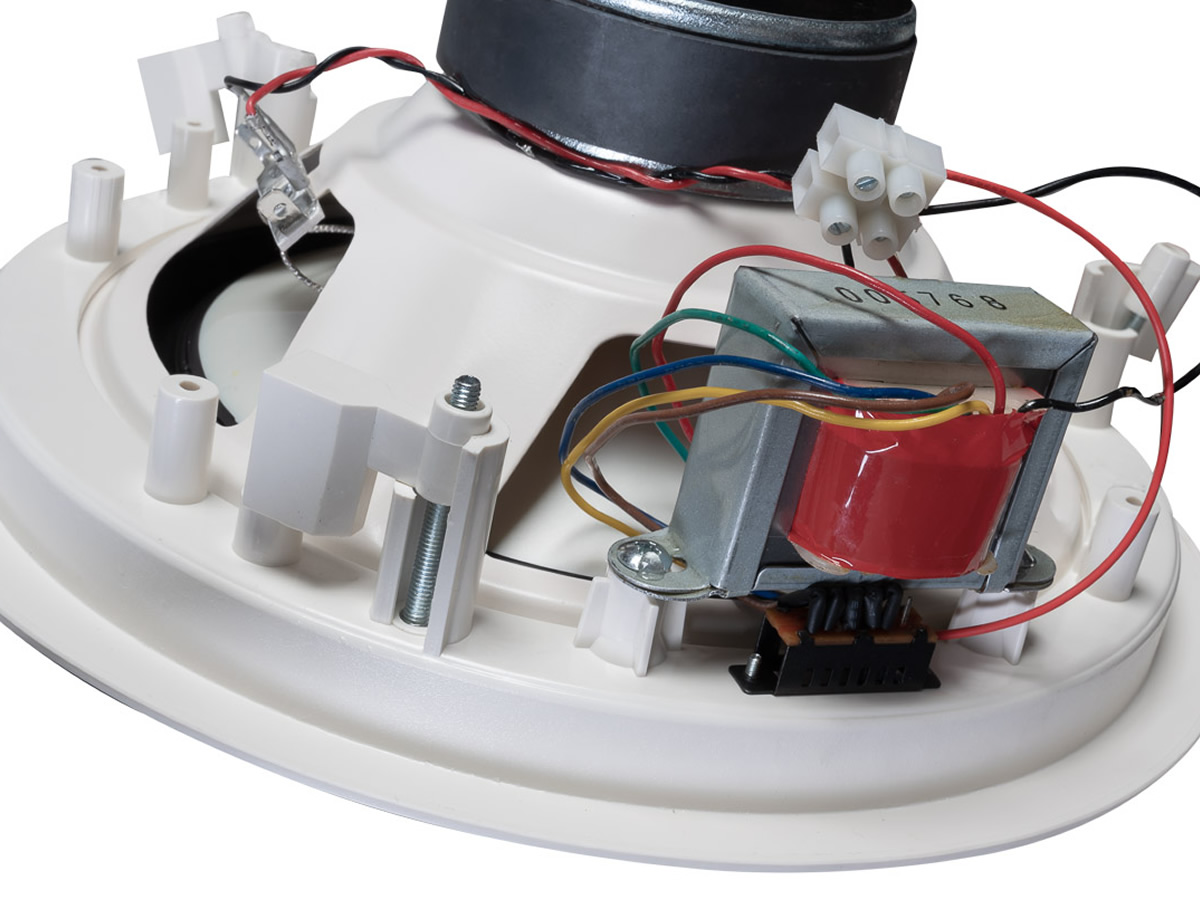

비상 방송이나 전관방송에 사용하는 스피커를 '하이 임피던스 스피커라'고 말합니다. 하이 임피던스 스피커는 스피커 유닛과 트렌트포머 부품으로 이루어져 있는데 사용 기간이 5년이 지나면 트랜스포머 절연성 저하로 단락이 발생하는 경우가 주를 이룹니다.

스피커 유닛 코일이 끊어지면 해당 스피커만 소리가 나지 않지만 스피커 트랜스포머 단락이 발생하면 병렬로 연결된 모든 스피커의 소리가 작아집니다. 단락의 경우 대부분의 파워 앰프가 회로 단락 보호 기능이 동작하면서 자신을 보호하지만 단락 문제를 해결하지 않고 계속 사용하면 결국 고장납니다.

만약 30개의 스피커가 병렬로 하나의 파워 앰프 회로에 연결되어 있다면, 점검해야하는 경우의 수가 너무 많아 단락 원인을 찾지 못하거나 많은 점검 비용이 발생합니다. 오래 사용한 스피커 고장은 계속 나타나기 때문에 얼마 지나지 않아 고장 난 스피커를 찾기 위해 비효율적인 점검을 또다시 해야 합니다.

하나의 앰프 회로에 여러개의 스피커를 병렬 연결하는 경우 스피커 단자대를 설치하여 최대 10개 이하로 회로를 구성하여 병렬 연결해야 됩니다. 이렇게 하면 단자대에서 적은 경우의 수로 단락 된 회로를 빠르게 찾을 수 있습니다.

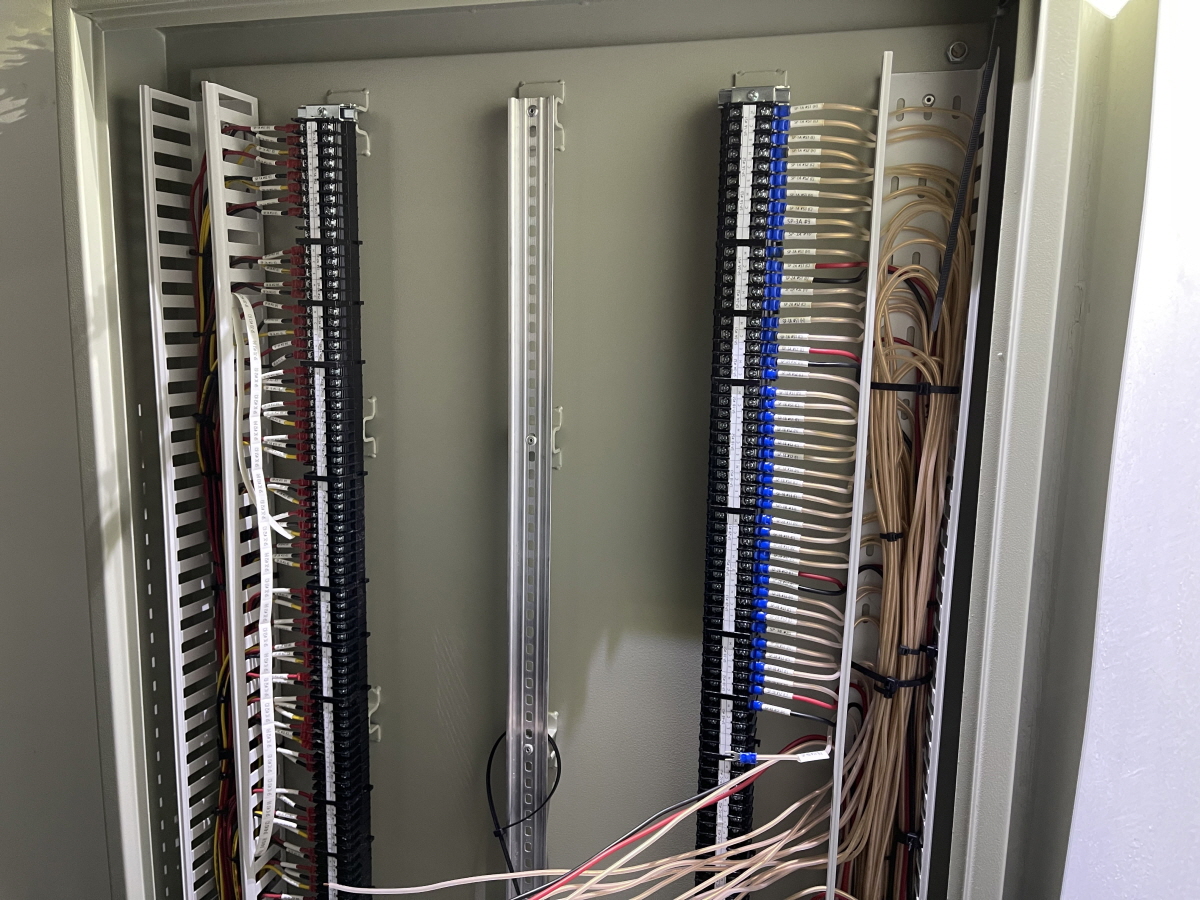

스피커 단자함은 접근이 쉬운 곳에 설치해 주세요.

스피커 단자함은 고장 진단에 꼭 필요합니다. 만약 회로에 문제가 생기면, 작업자는 단자에서 케이블을 분리하고 문제를 찾아봅니다. 스피커 시스템을 나중에 확장할 수도 있으니 넉넉한 크기의 단자함을 선택하고, 쉽게 접근할 수 있는 곳에 설치하세요. 그리고 단자와 케이블에 라벨도 명확히 붙여주세요.

보통 단자함은 각 층의 TPS 실에 설치되는 것이 일반적입니다. 하지만, 굽히기 어려운 내열 케이블이 방송 장비에 바로 연결되는 것을 방지하기 위해, 방재실에도 설치하는 것이 좋습니다.

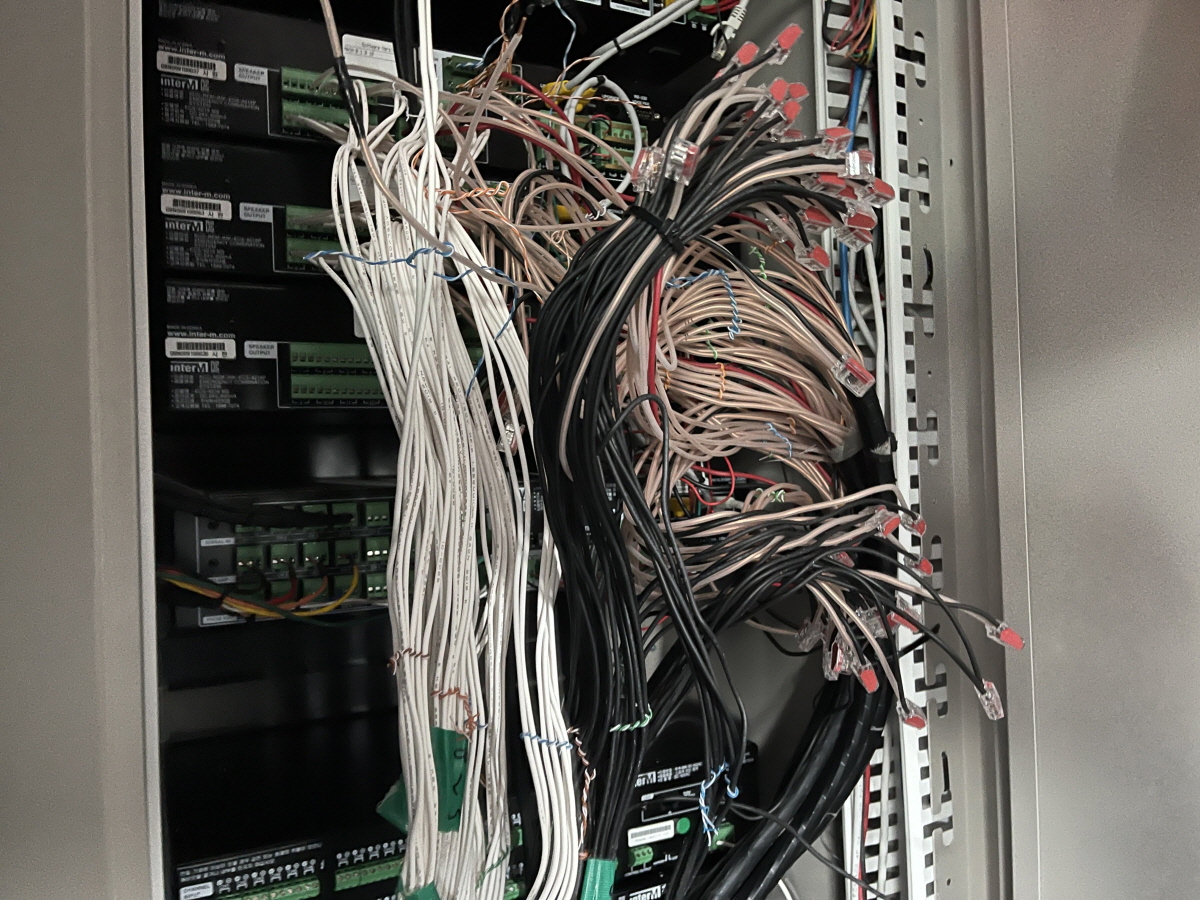

케이블은 2가지 종류만 사용하세요.

비상방송설비에서 사용하는 케이블은 두 가지만 필요합니다. 하나는 단자대와 단자대를 연결하는 내열 케이블이고 다른 하나는 장비와 장비, 장비와 단자대, 단자대와 스피커, 그리고 스피커와 음량조절기를 연결하는 절연 케이블입니다. 다음은 작업성과 유지 보수를 고려해 사용 권장하는 2가지 케이블 입니다.

• 가교 폴리에틸렌 절연 난연 PVC 시스 화재 경보용 내열 케이블 (TFR-3)
• 450/750V 전기기기용 비닐절연전선 (KIV)

(내열 케이블 제외) 단선 보다는 연선 케이블 사용을 권장하며, 현장에서 주로 사용하지만 작업자의 실수를 유발하거나 결선 작업이 불편하고 유지 보수성이 좋지 않아 권장하지 않는 케이블은 다음과 같습니다.

• 스피커 케이블 또는 흑/적 칼라 코드
• 비닐캡타이어코드(VCTF)
• 범용비닐시스코드(장원선, VCTFK)
• 로맥스(CVF)
• 랜케이블

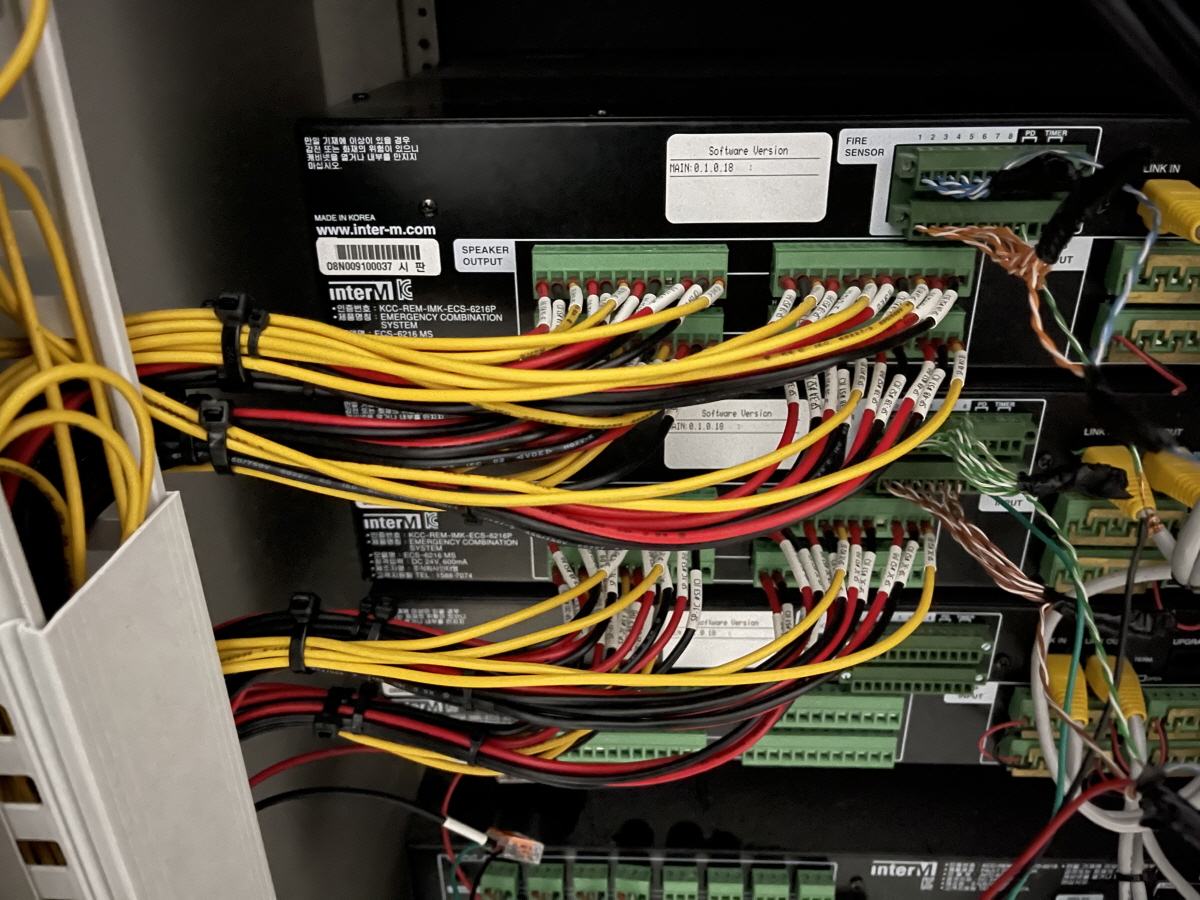

케이블 결선 색상을 지정하세요.

케이블 결선 색상은 3가지만 지정하면 됩니다. 다른 케이블 또는 다른 색상을 혼합하여 사용하는 것은 대부분 관리가 되지 않아 점검 시 혼동의 원인이 됩니다.

• 검정색 / 공통(COM) / -극 (NEGATIVE)
• 빨간색 / 열선(HOT) / +극 (POSITIVE)
• 노란색 / 비상(EM) / +극 (POSITIVE)

작업자 입장에서 보면 현장 마다 사용하는 케이블이 다르고 자주 사용하지 않는 케이블 구매를 부담스러워 하는 경우도 종종 있기 때문에 사용자가 유지 관리에 필요한 케이블을 직접 보유하고 작업시 지급하는 방법도 고려해볼 필요가 있습니다.

회로에 단락이 발생하면 모두 새 제품으로 교체하세요.

스피커의 소리가 작게 들리는 것이 회로 단락의 결과라면, 스피커 트렌스포머의 절연력이 약해진 것으로 볼 수 있습니다. 이런 절연력 저하는 시간이 흐를수록 천천히 진행되며, 5년 이상 사용된 스피커와 음량 조절기는 병렬 연결된 모든 기기와 함께 교체하는 것이 바람직합니다. 일부만 교체하면, 단락 원인을 찾는 데 필요한 점검 비용이 장기적으로 더 들어갈 수 있습니다.

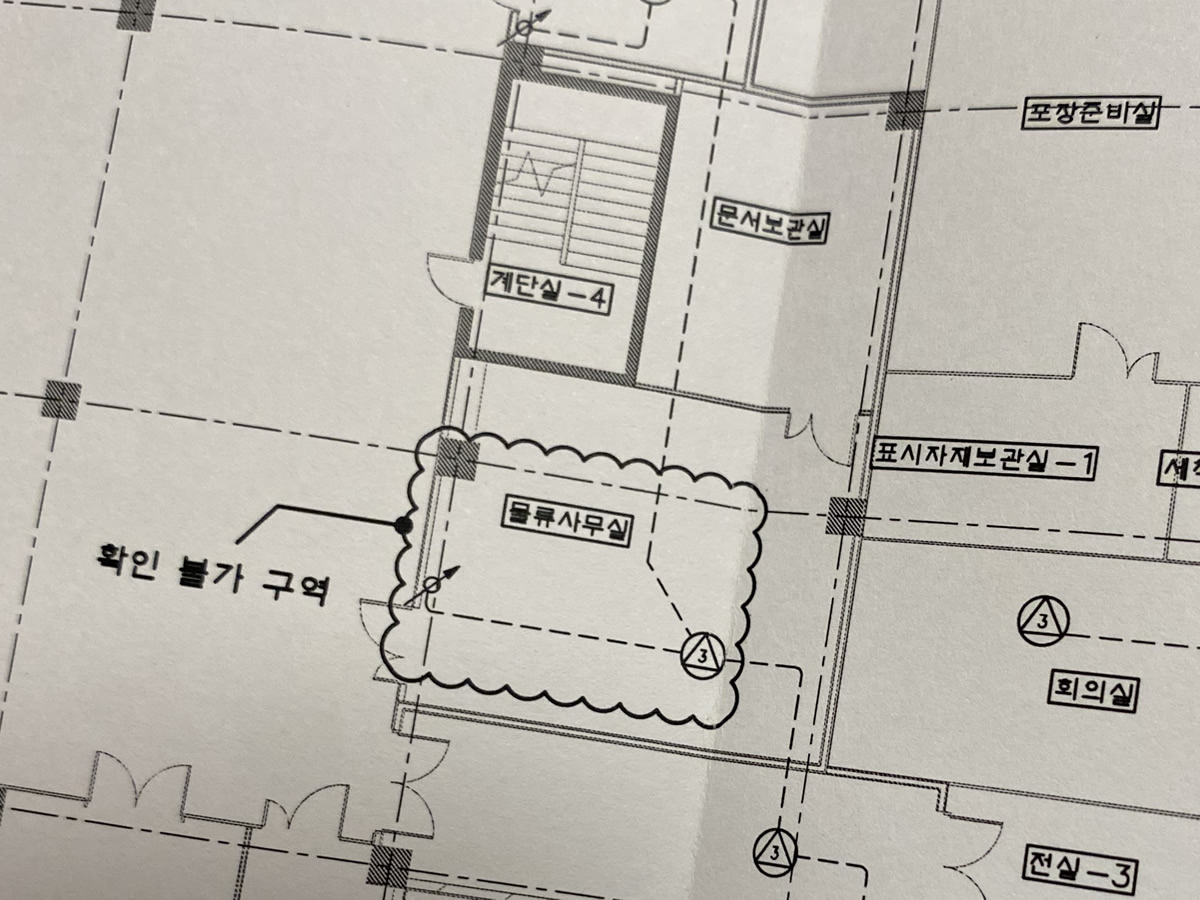

도면이 최신 정보를 담도록 업데이트해 주세요.

많은 프로젝트에서 도면 관리가 미흡한 경우가 흔합니다. 통신 도면과 최근 추가된 내용을 참조하여, 필요한 정보가 모두 포함된 최신 버전의 도면을 만들어 제본하세요. 이렇게 하면 담당자나 관리 업체의 변경이 있어도 지속적이고 효율적인 유지보수가 가능합니다.

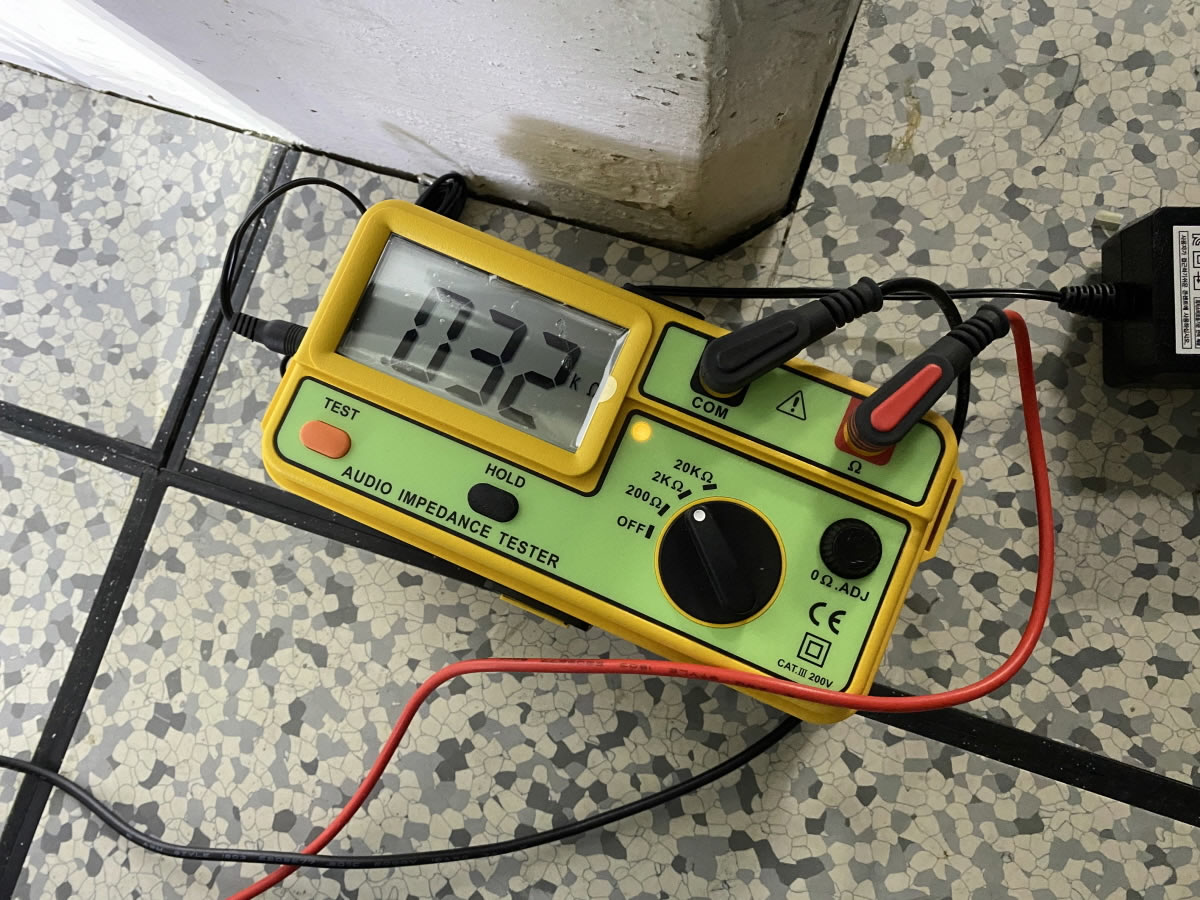

스피커 저항값을 정기적으로 기록해 주세요.

각 회로별로 단자대에서 스피커의 저항값을 측정하고 이를 관리해야 합니다. 스피커 회로에 변경이 있을 때마다 저항값을 최신 정보로 업데이트하세요. 이렇게 함으로써 단락이 발생했을 때 빠르게 문제를 인식하고 적절한 조치를 취할 수 있습니다.

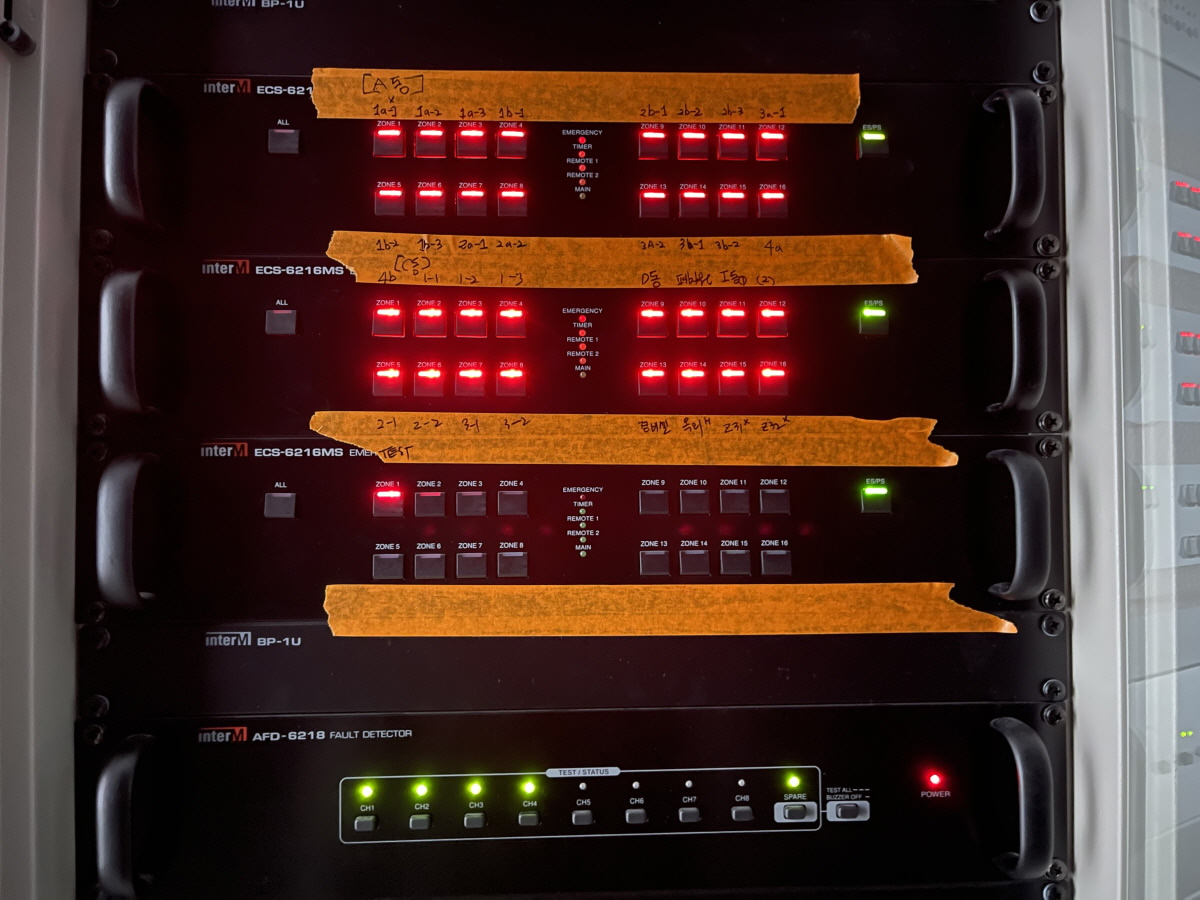

장비의 고장 및 수리 이력을 철저히 관리해주세요.

각 장비는 그 자체로 특정한 내구 기간과 수리 주기를 가지고 있습니다. 하지만, 실제 수리 주기는 현장의 조건에 따라 달라질 수 있기 때문에 장비의 이력 관리가 중요합니다. 장비의 수리 이력을 철저히 관리함으로써, 장비를 수리할 시점인지 아니면 교체할 시점인지를 정확히 판단할 수 있어 더 현명한 결정을 내릴 수 있습니다.

다음은 비상 방송 장비의 내구 기간과 교체(또는 수리) 주기에 대한 정보입니다.

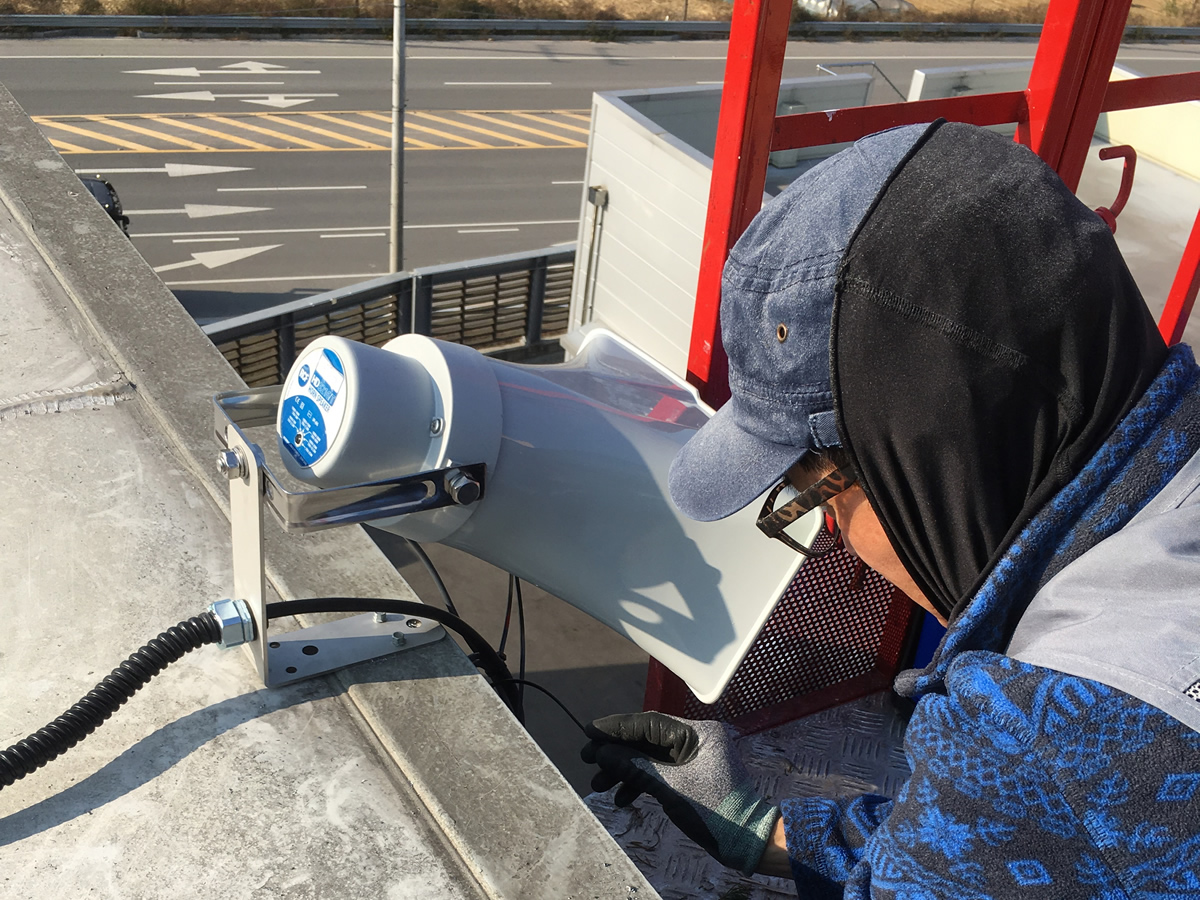

시끄러운 장소에서는 혼 스피커의 사용을 고려해주세요.

기계의 큰 소음 속에서 귀마개를 착용해 작업하는 공장 환경에서는, 일반 스피커로는 메시지를 제대로 전달하기 어려울 수 있습니다. 작업자들이 비상 방송 중임을 인지하게 하려면 출력이 높은 스피커를 사용하거나 비상 방송과 함께 경광등을 함께 작동시켜 시각적인 경고로 주의를 강화할 수도 있습니다.

우선적으로 귀마개를 착용한 상태에서도 명확한 소리를 인지할 수 있도록 하려면 혼 스피커를 사용하는 것이 가장 좋습니다. 다음은 우리가 주로 사용하는 혼 스피커 사양입니다.

스피커 구조물 부식에 주의해주세요.

방수 등급의 제품들은 염해 또는 온습도로 인한 문제를 방지하기 위해 특별히 제작되어, 야외 설치 시에도 쉽게 부식되지 않습니다. 하지만, 설치 과정에서 사용되는 구조물이나 화스너(볼트, 너트 등)는 시간이 지나면 부식될 가능성이 높습니다.

오랜 기간 동안 부식 없이 사용하려면, 스피커 고정에 SUS 316 스테인리스 스틸 재질을 사용하는 것이 좋습니다.
