비상방송 - 스피커 라인 체커기 이해하기
전관방송 시스템은 학교, 병원, 쇼핑몰 등 다양한 공공 장소에서 중요한 정보를 전달하는 데 필수적인 역할을 합니다. 이 시스템의 핵심 구성 요소 중 하나가 바로 스피커입니다. 그러나 스피커 회로에 문제가 생기면, 전달해야 할 중요한 메시지가 제대로 전달되지 않을 수 있습니다. 이런 문제를 방지하기 위해 '스피커 라인 체커기'가 사용됩니다.
스피커 라인 체커기란?
비상 방송 단락 보호장치라고도 불립니다. 스피커 회로가 제대로 작동하는지 확인하는 장치입니다. 이 장치를 사용하여 전류, 임피던스 등을 측정할 수 있습니다. 이를 통해 시스템의 정상 작동 여부를 파악하고, 필요한 경우 유지보수를 실시할 수 있습니다.
스피커 라인 체커기 동작 원리
스피커 회로의 정상 여부를 판단하기 위한 두 가지 주요 방법이 있습니다: 저항 측정과 전류 측정. 이 방법들은 회로의 단락(쇼트) 여부를 정확하게 파악하는 데 중요한 역할을 합니다.

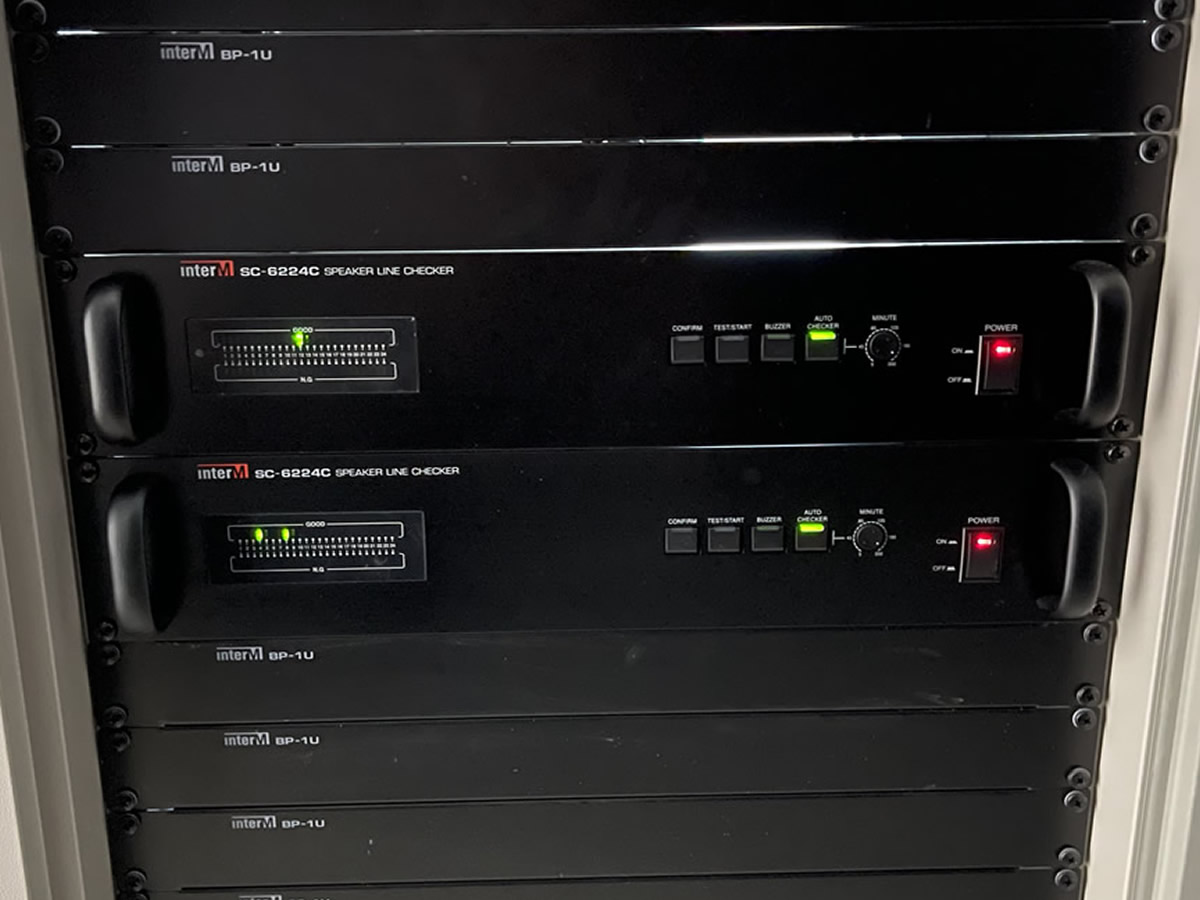

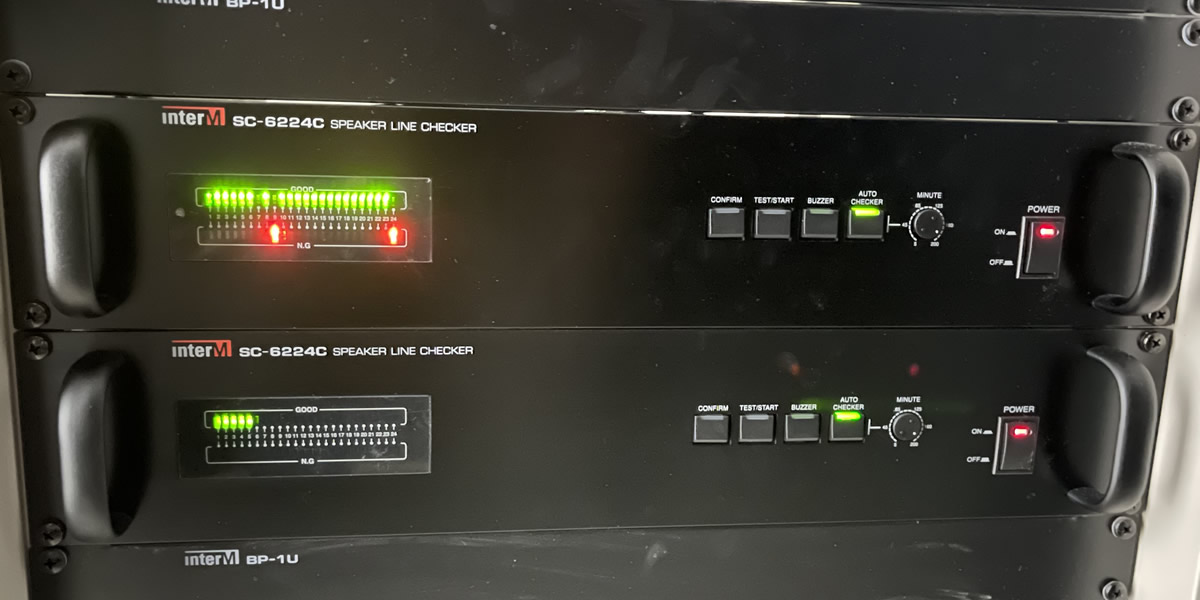

첫 번째 방법인 저항 측정은 스피커 회로의 저항 값을 기록하고 분석하는 과정을 포함합니다. 이 방식에서는 먼저 회로의 기준 저항 값을 설정합니다. 그 후, 실제 측정된 저항 값이 이 설정된 오차 범위를 벗어나는 경우, 회로가 비정상으로 간주됩니다. 이는 회로 내부의 문제, 예를 들어 연결 부위의 불량이나 스피커 자체의 손상 등을 나타낼 수 있습니다.
두 번째 방법인 전류 측정 방식은 스피커 회로를 통과하는 전류의 양을 실시간으로 측정합니다. 이 방식에서는 특정한 기준 전류 값이 설정되며, 만약 실제 측정된 전류가 이 기준 값을 초과할 경우 회로가 비정상으로 판단됩니다. 이는 단락이나 기타 전기적 문제의 존재를 시사하며, 즉각적인 조치가 필요한 상황을 나타낼 수 있습니다.

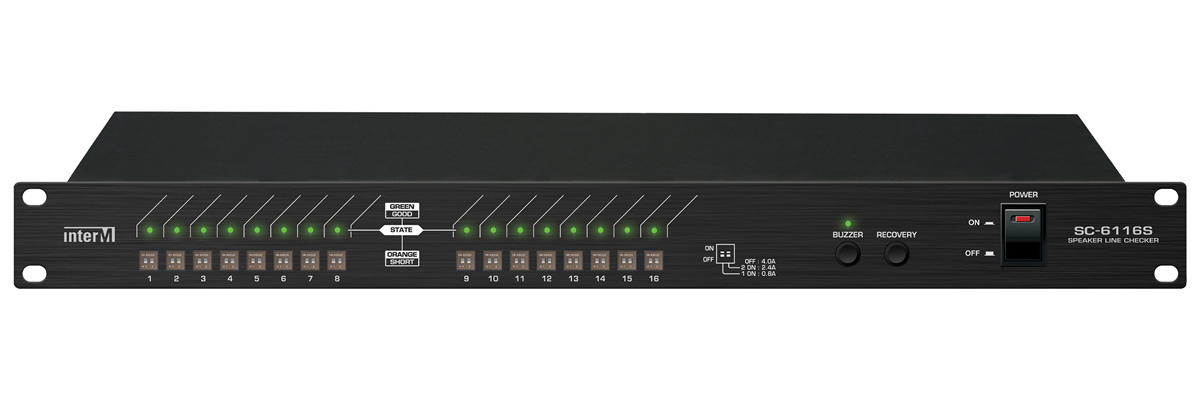

- 녹색 LED : 정상적으로 스피커가 연결된 상태를 표시합니다.
- 주황색 LED : 스피커 선로가 단락 상태임을 표시합니다.
- LED 꺼짐 : 선로에 스피커가 연결되지 않음을 표시합니다.
스피커 회로 단락 원인과 해결방법
스피커 회로가 단락되면 연결된 모든 스피커에서 소리가 나오지 않아, 비상 상황에서는 이로 인해 사람들이 대피하는 데 어려움을 겪을 수 있습니다. 따라서 단락 문제는 반드시 해결되어야 합니다.
스피커와 음량조절기의 오랜 사용으로 인한 노화가 단락의 주요 원인 중 하나입니다. 전관방송 시스템에서 사용되는 하이 임피던스 스피커는 일반 스피커에 비해 트랜스포머가 추가되어 있는데, 시간이 지남에 따라 이 트랜스포머의 절연력이 약화되어 단락이 발생할 수 있습니다. 사용 후 5년이 지난 스피커와 음량 조절기는 모두 교체해야 합니다.
스피커와 음량조절기는 병렬 연결 구조를 가지고 있습니다. 설치 과정에서 작업자가 케이블을 결선할 때 실수로 +와 COM 단락이 발생할 수 있습니다. 따라서 작업 전에 케이블 종류를 통일하고 색상별 용도를 정해 작업자가 올바르게 설치하도록 지도하는 것이 중요하며, 설치 후에는 항상 확인 절차를 거치는 것이 좋습니다. 이러한 문제는 주로 설치 후에 발생합니다.
스피커 라인 체커기 설치 시 주의사항
저항 방식의 스피커 라인 체커기는 동작 범위가 내에서 사용해야 합니다. 예를들어 인터엠 SC-6224 제품은 20Ω~3kΩ 범위에서 사용 가능합니다. 이 것을 스피커 와트로 환산하면 채널 당 4W~500W 범위에서 사용되어야 합니다. 아래는 인터엠 제품 사용 범위입니다.
- SC-6224 : 20Ω~3kΩ (4W~500W)
- SC-6224C : 33.3Ω~10kΩ (1W~300W)

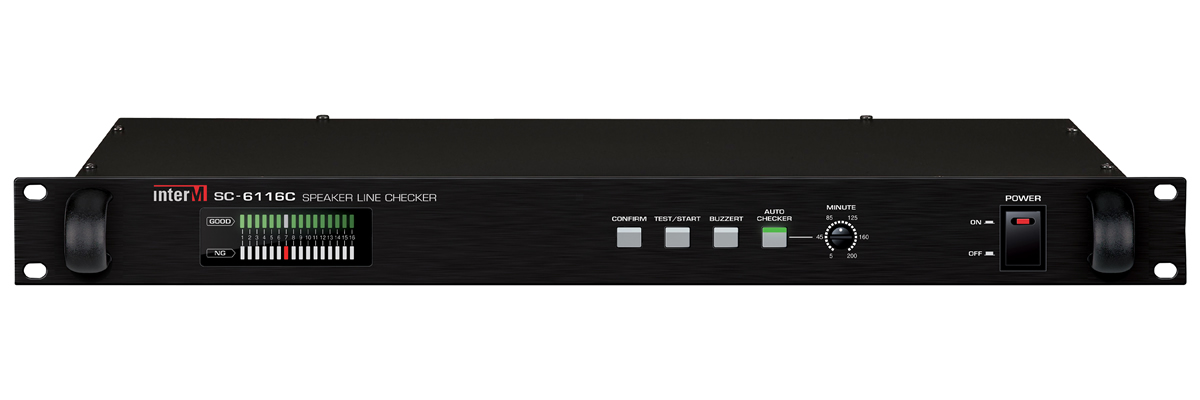

- SC-6116C : 125Ω~10kΩ (1W~80W)
전류 방식의 스피커 라인 체커기는 파워 앰프 용량을 기준으로 동작 범위를 설정하여 사용합니다. 아래 범위 내에서 사용해주세요.
- 0.8A (권장 앰프 120W 이상)
- 2.4A (권장 앰프 300W 이상)
- 4.0A (권장 앰프 400W 이상)
장비에 연결되는 케이블은 부드러운 연선을 사용해주세요. 구부림이 어려운 트레이용 케이블을 장비에 직접 사용하면 점검 시 커넥터 연결이 빠질 우려가 높습니다.
