공연장 설계 - 인프라 구축 계획

키비
2024-02-02

공연장을 계획하고 디자인할 때는 공연자들의 요구를 수용하고 관객들에게 훌륭한 경험을 제공하는 환경을 조성하는 것이 매우 중요합니다. 이를 위해서는 철저한 계획과 적절한 인프라 설정이 필수적입니다. 이 블로그에서는 공연장 설계와 오디오,비디오, 조명 인프라 계획에 대해 알아봅니다.

콘서트홀 인프라 계획

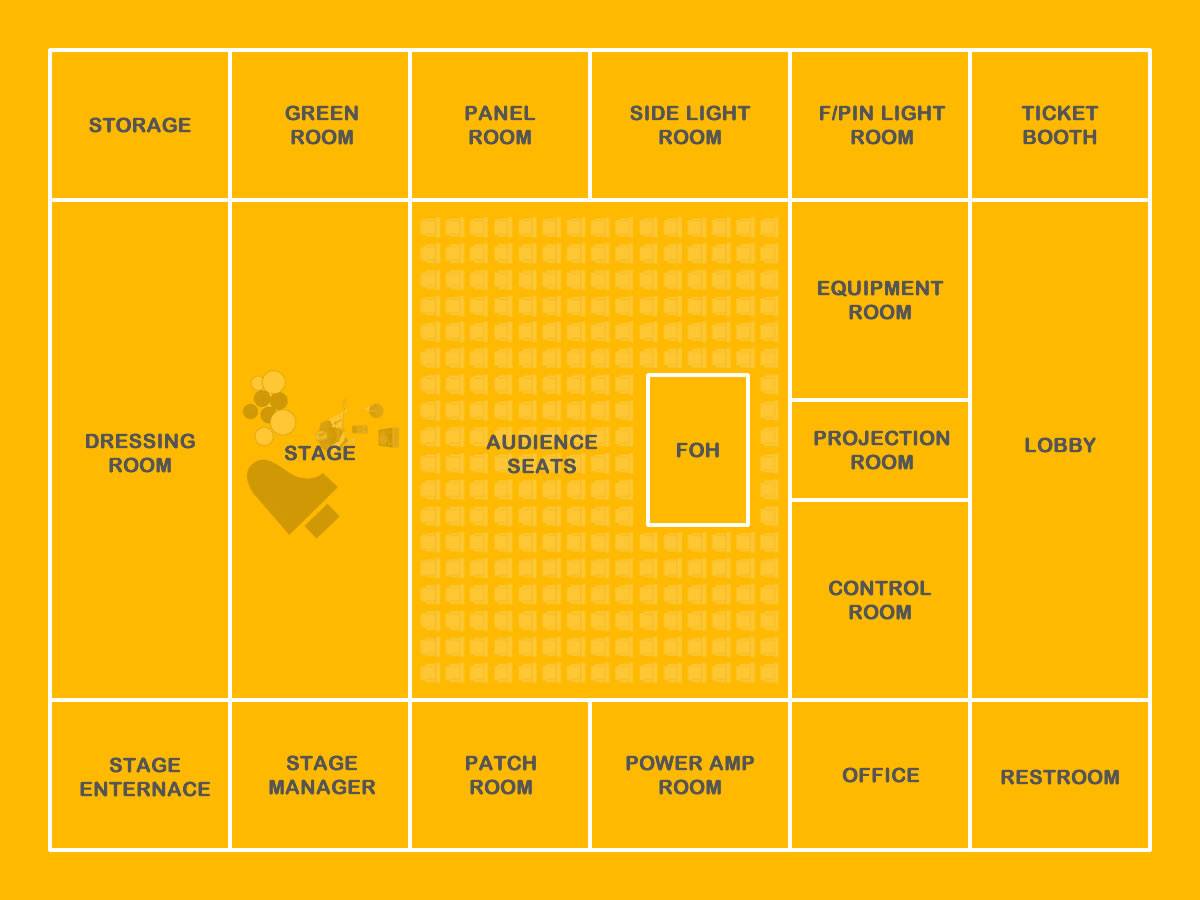

콘서트홀 공간 구성

콘서트홀 공연장은 무대와 객석 외에 운영에 필요한 여러 공간이 존재합니다. 각 공간은 용도에 따라 필요한 케이블 인프라가 있습니다. 콘서트홀 공연장의 케이블 인프라 계획은 공연의 원활한 진행과 품질을 보장하기 위해 중요한 부분입니다.

오디오, 비디오, 네트워크, 스피커, 안테나, 데이터, 광 및 전원 케이블을 적절한 수량과 위치에 설치하고 유지보수를 통해 케이블 인프라의 품질과 안정성을 유지할 수 있도록 해야 합니다.

무대 인프라 - 플로어 박스

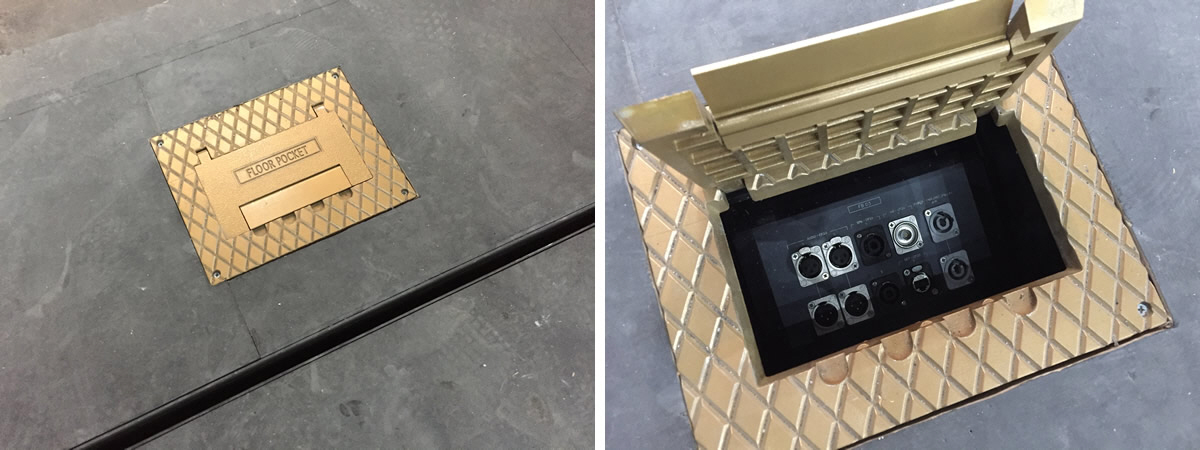

공연장 케이블 인프라 - 무대 플로어 박스

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN	12

TO	TYPE	COUNT
PATCH ROOM	AUDIO OUT	4
PATCH ROOM	NETWORK	2
POWER PANEL	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	FIBER-OPTIC SINGLE	4
PATCH ROOM	FIBER-OPTIC MULTI	4
PATCH ROOM	NETWORK	4
PATCH ROOM	COAXIAL	2
POWER PANEL	POWER 20A	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN/OUT	4
PATCH ROOM	NETWORK	2
POWER PANEL	POWER 20A	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	4
PATCH ROOM	NETWORK	2

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	4
PATCH ROOM	AUDIO IN/OUT	2
PATCH ROOM	NETWORK	2
POWER PANEL	POWER 20A	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN/OUT	4
PATCH ROOM	HDMI IN (/W CONV.)	1
PATCH ROOM	VIDEO IN/OUT	1
PATCH ROOM	NETWORK	1
POWER PANEL	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	HDMI OUT (/W CONV.)	1
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	VIDEO IN/OUT	2
PATCH ROOM	NETWORK	2
PATCH ROOM	INTER-COM	1
POWER PANEL	POWER 20A	1

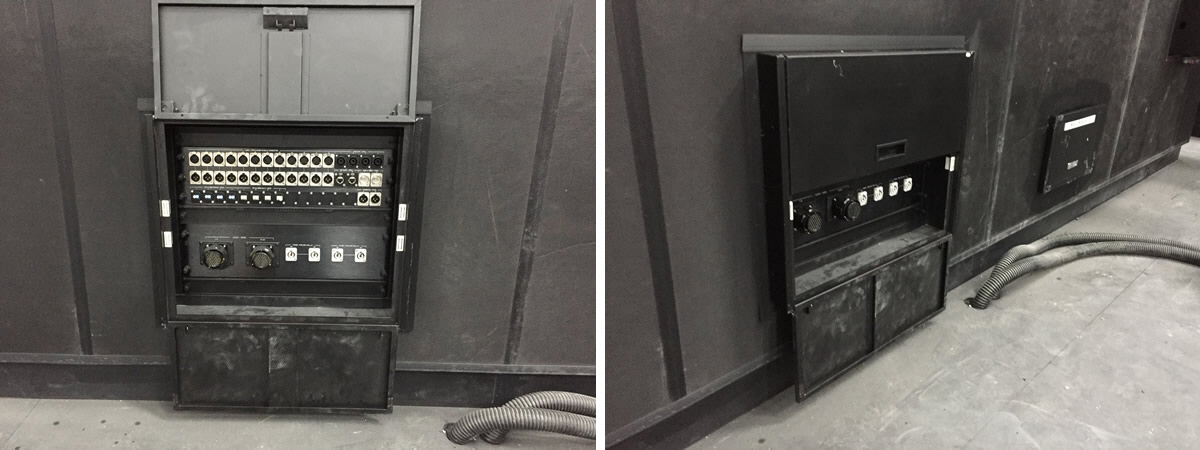

무대 인프라 - 콤비네이션 패널

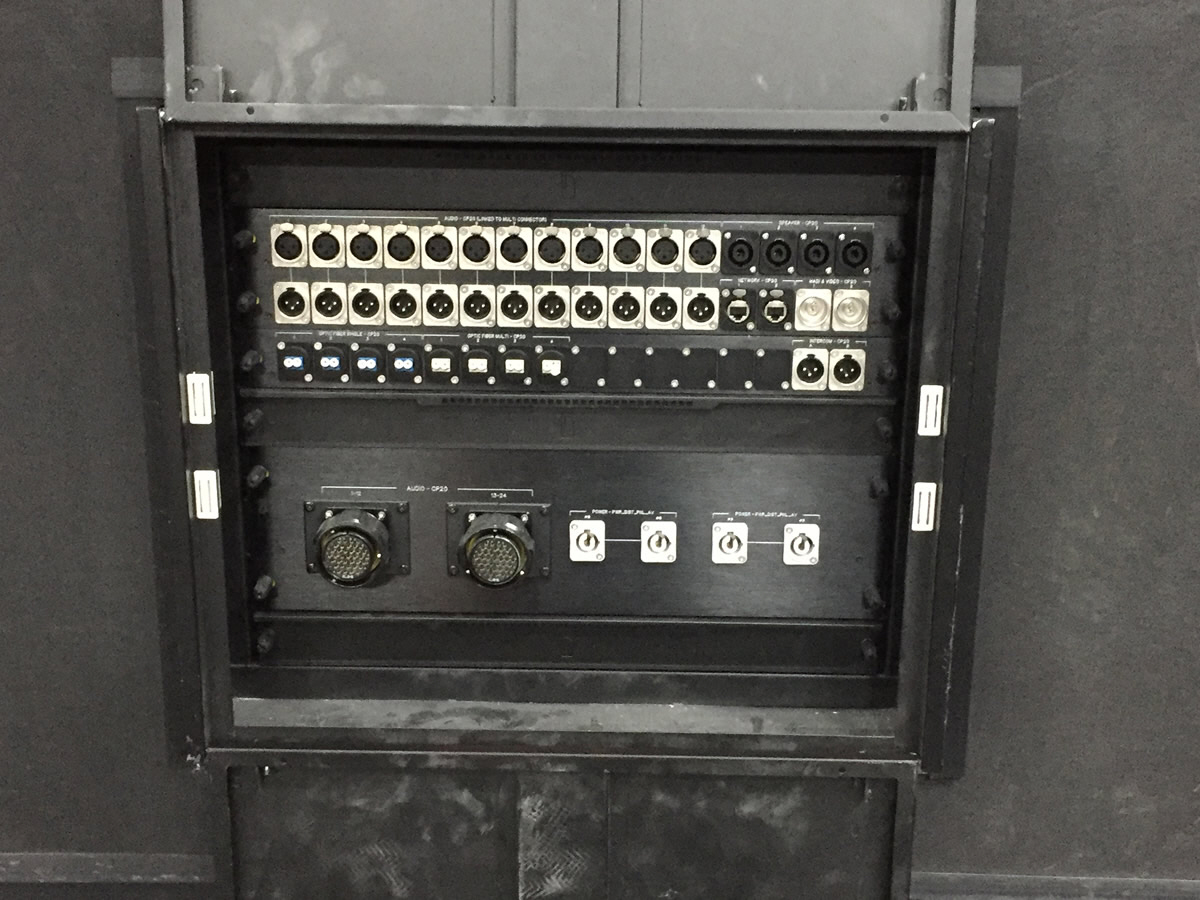

공연장 케이블 인프라 - 무대 콤비네이션 박스

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN	64
PATCH ROOM	AUDIO OUT	24
PATCH ROOM	NETWORK	8
PATCH ROOM	COAXIAL	4
PATCH ROOM	INTER-COM	2
PATCH ROOM	FIBER-OPTIC SINGLE	4
PATCH ROOM	FIBER-OPTIC MULTI	4
POWER PANEL	POWER 20A	2
POWER PANEL (SQ)	POWER 20A	2

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN	24
PATCH ROOM	AUDIO OUT	12
PATCH ROOM	NETWORK	4
PATCH ROOM	COAXIAL	4
PATCH ROOM	INTER-COM	2
PATCH ROOM	FIBER-OPTIC SINGLE	4
PATCH ROOM	FIBER-OPTIC MULTI	4
FOH	NETWORK	4
FOH	COAXIAL	4
FOH	INTER-COM	2
FOH	FIBER-OPTIC SINGLE	4
FOH	FIBER-OPTIC MULTI	4
POWER PANEL	POWER 20A	2
POWER PANEL (SQ)	POWER 20A	2

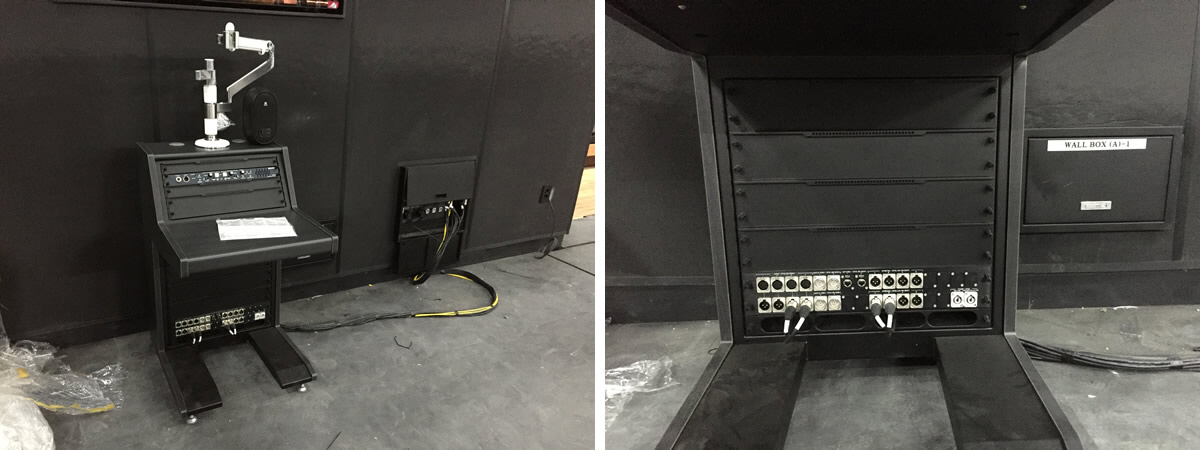

무대 인프라 - 무대 감독 데스크 (SM Desk)

공연장 케이블 인프라 - 무대 감독 데스크

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN	4
PATCH ROOM	AUDIO OUT	4
PATCH ROOM	NETWORK	4
PATCH ROOM	COAXIAL	4
PATCH ROOM	INTER-COM	4
POWER PANEL	POWER 20A	1
POWER PANEL (SQ)	POWER 20A	1

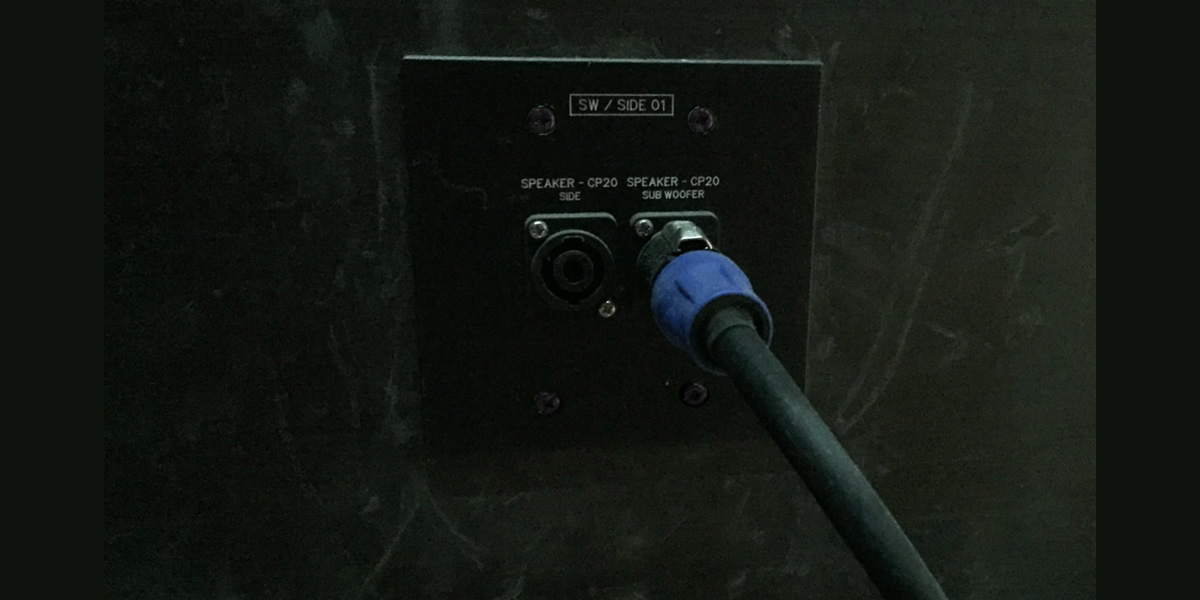

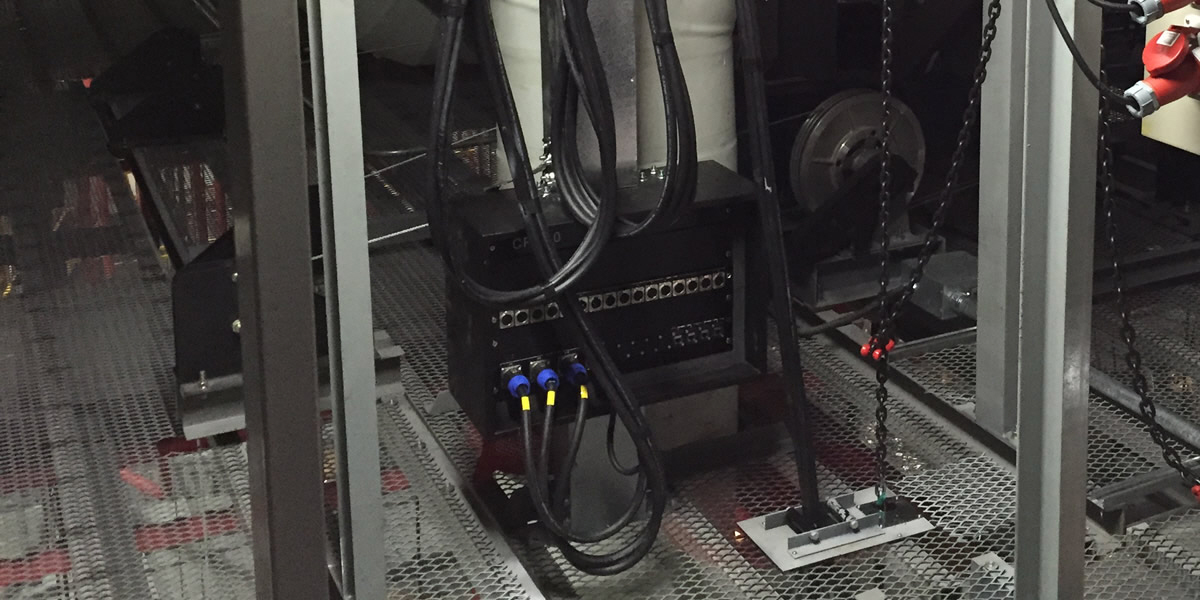

무대 인프라 - 스피커 판넬 (하부)

공연장 케이블 인프라 - 스피커 판넬 (하부)

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN/OUT	2
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	3

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN/OUT	1
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	2

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN/OUT	1
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	1

무대 인프라 - 스피커 판넬 (상부)

공연장 케이블 인프라 - 스피커 판넬 (상부)

TO	TYPE	COUNT
PATCH ROOM	AUDIO IN/OUT	4
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 20A	4

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	8

TO	TYPE	COUNT
PATCH ROOM	AUDIO OUT	2
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	4

객석 인프라 - 스피커 판넬

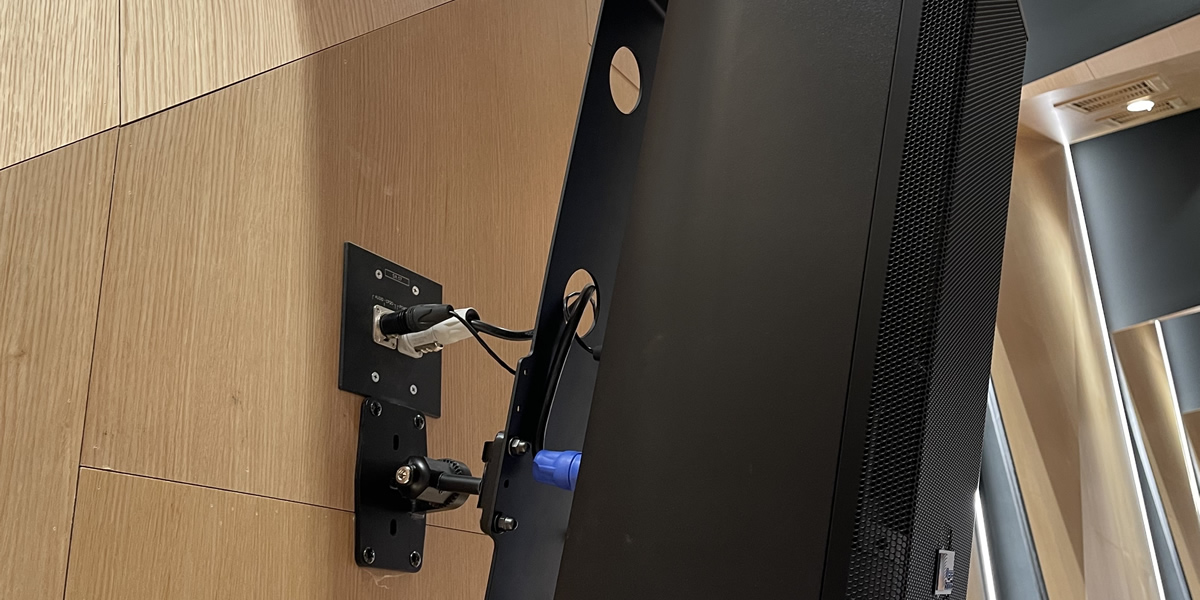

공연장 케이블 인프라 - 객석 서라운드 스피커

TO	TYPE	COUNT
PATCH ROOM	AUDIO OUT	1
POWER PANEL (SQ)	POWER 20A	1

TO	TYPE	COUNT
PATCH ROOM	SPEAKER	1

무대 인프라 - 기타 판넬

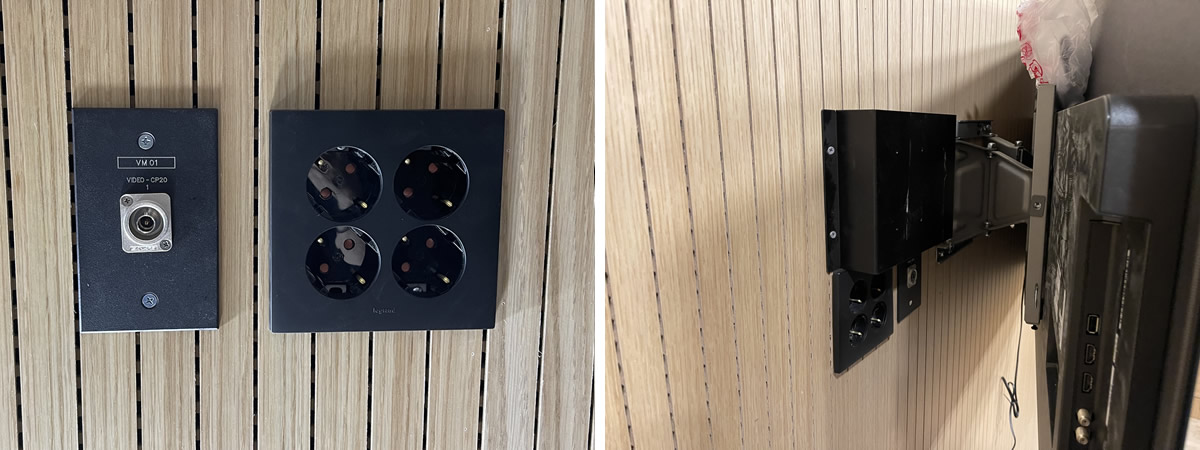

공연장 케이블 인프라 - 비디오 모니터 판넬

TO	TYPE	COUNT
PATCH ROOM	COAXIAL 50Ω	2

TO	TYPE	COUNT
PATCH ROOM	NETWORK	1

TO	TYPE	COUNT
PATCH ROOM	COAXIAL	1
PATCH ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 16A	1

TO	TYPE	COUNT
PATCH ROOM	HYBRID FIBER-OPTIC	2
PATCH ROOM	NETWORK	2
PATCH ROOM	INTER-COM	1
POWER PANEL	POWER 16A	1

TO	TYPE	COUNT
PATCH ROOM	COAXIAL	1
PATCH ROOM	NETWORK	1
POWER PANEL	POWER 16A	1

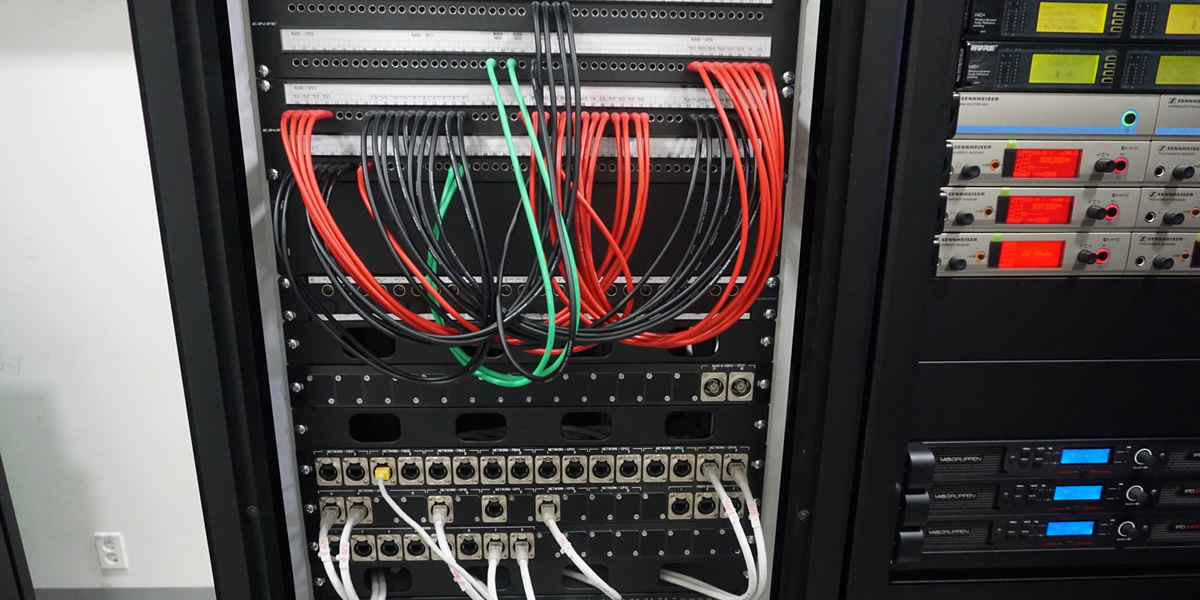

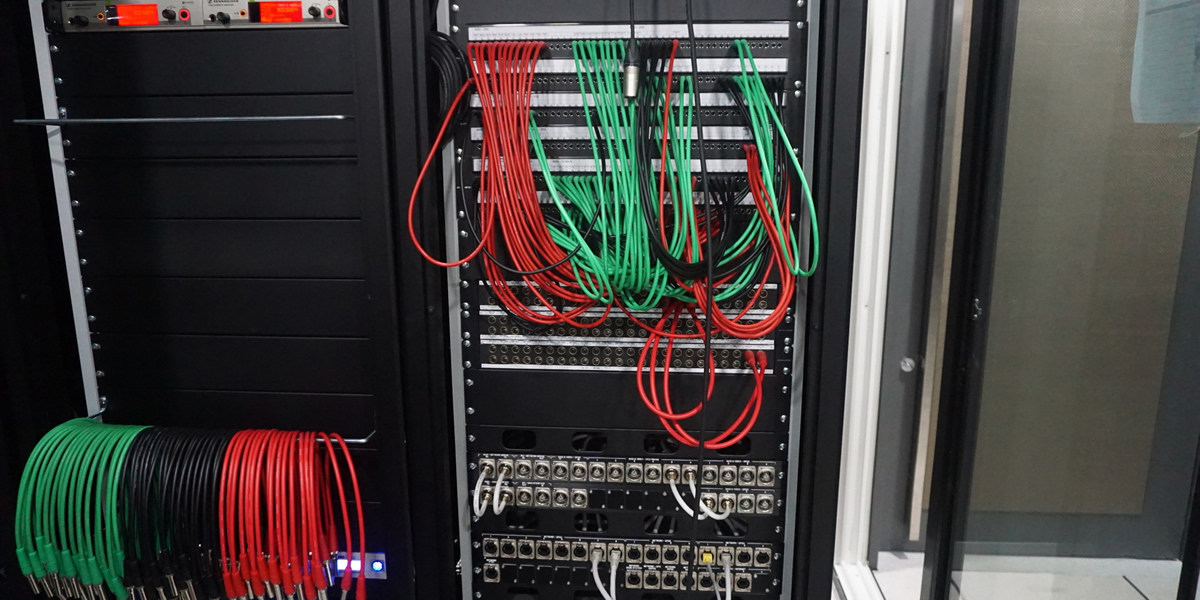

패치룸 & 앰프룸 인프라

공연장 케이블 인프라 - 무대 신호 패치룸 & 파워 앰프룸

TO	TYPE	COUNT
EQUIPMENT ROOM	NETWORK	8
EQUIPMENT ROOM	COAXIAL	8
EQUIPMENT ROOM	INTER-COM	4
EQUIPMENT ROOM	FIBER-OPTIC SINGLE	16
EQUIPMENT ROOM	FIBER-OPTIC MULTI	16
POWER PANEL	POWER 20A	2
POWER PANEL (SQ)	POWER 20A	2

장비룸 인프라

공연장 케이블 인프라 - 장비룸(조정실 옆)

TO	TYPE	COUNT
CONTROL ROOM	NETWORK	8
CONTROL ROOM	COAXIAL	8
CONTROL ROOM	INTER-COM	4
CONTROL ROOM	FIBER-OPTIC SINGLE	8
CONTROL ROOM	FIBER-OPTIC MULTI	8
FOH	NETWORK	6
FOH	COAXIAL	2
FOH	INTER-COM	4
FOH	FIBER-OPTIC SINGLE	4
FOH	FIBER-OPTIC MULTI	4
POWER PANEL	POWER 20A	2
POWER PANEL (SQ)	POWER 20A	2

조정실 인프라

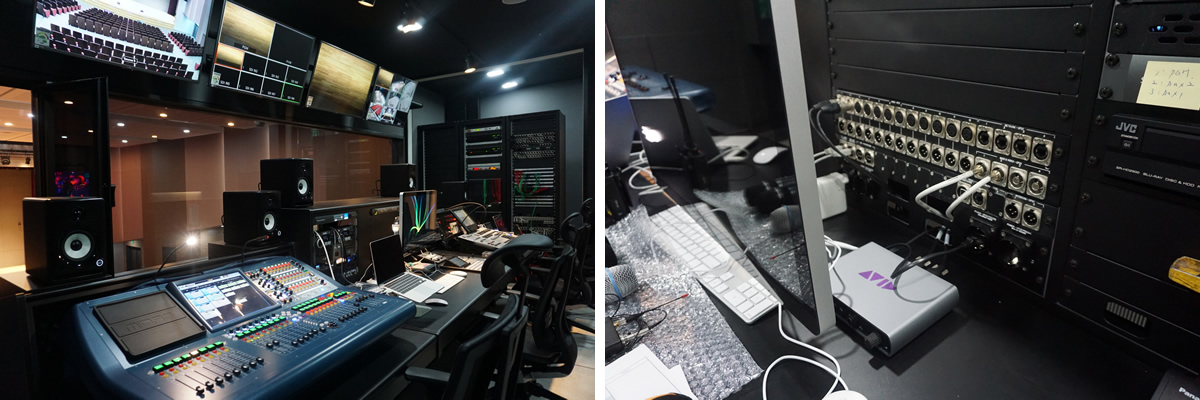

공연장 케이블 인프라 - 조정실 데스크

TO	TYPE	COUNT
FOH	NETWORK	4
FOH	COAXIAL	2
FOH	FIBER-OPTIC SINGLE	4
FOH	FIBER-OPTIC MULTI	4

FOH 인프라

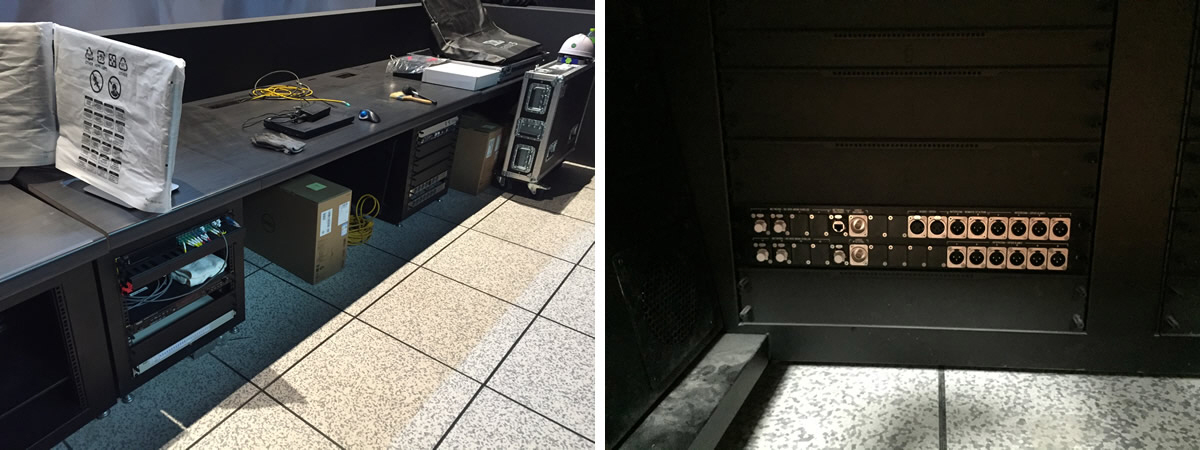

공연장 케이블 인프라 - FOH

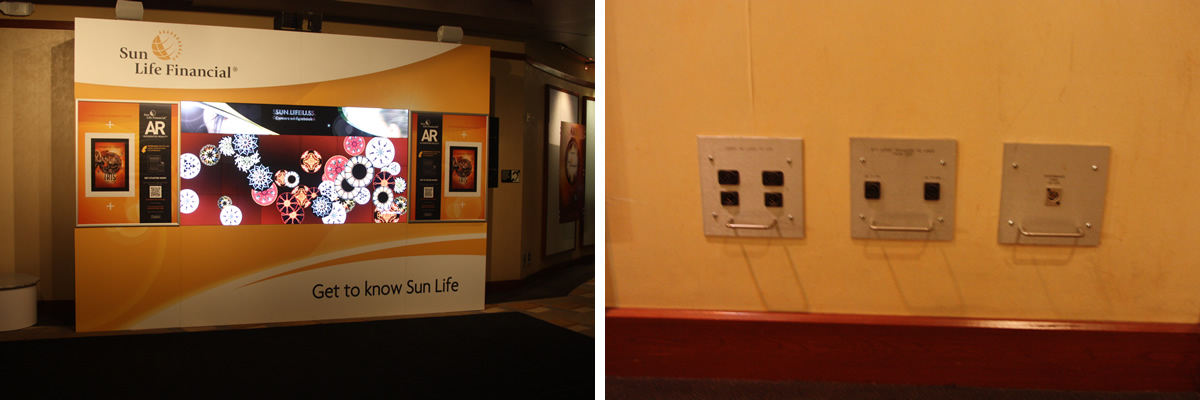

로비 인프라

공연장 케이블 인프라 - 로비 판넬 (코닥 극장, 미국 LA)

TO	TYPE	COUNT
EQUIPMENT ROOM	AUDIO IN	2
EQUIPMENT ROOM	AUDIO OUT	2

TO	TYPE	COUNT
EQUIPMENT ROOM	COAXIAL	2
EQUIPMENT ROOM	NETWORK	1
POWER PANEL (SQ)	POWER 16A	1

TO	TYPE	COUNT
EQUIPMENT ROOM	SPEAKER	4
