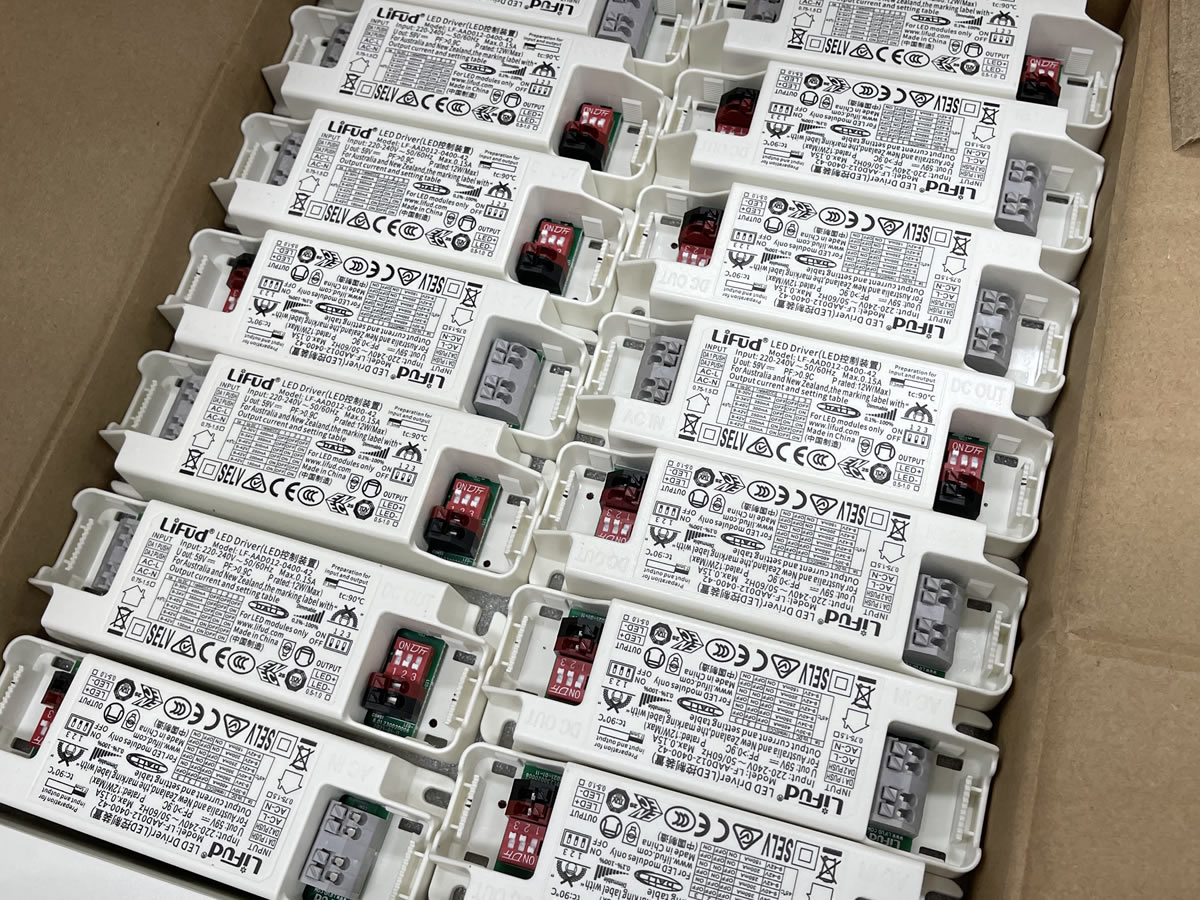

LED 드라이버는 LED 조명 시스템에서 중요한 역할을 합니다. LED 드라이버는 LED에 적절한 전류와 전압을 공급하여 LED 조명의 밝기와 수명을 조절합니다. LED 안정기, LED 컨버터, LED 드라이버는 같은 뜻 용어로 사용됩니다.

LED 드라이버 선택

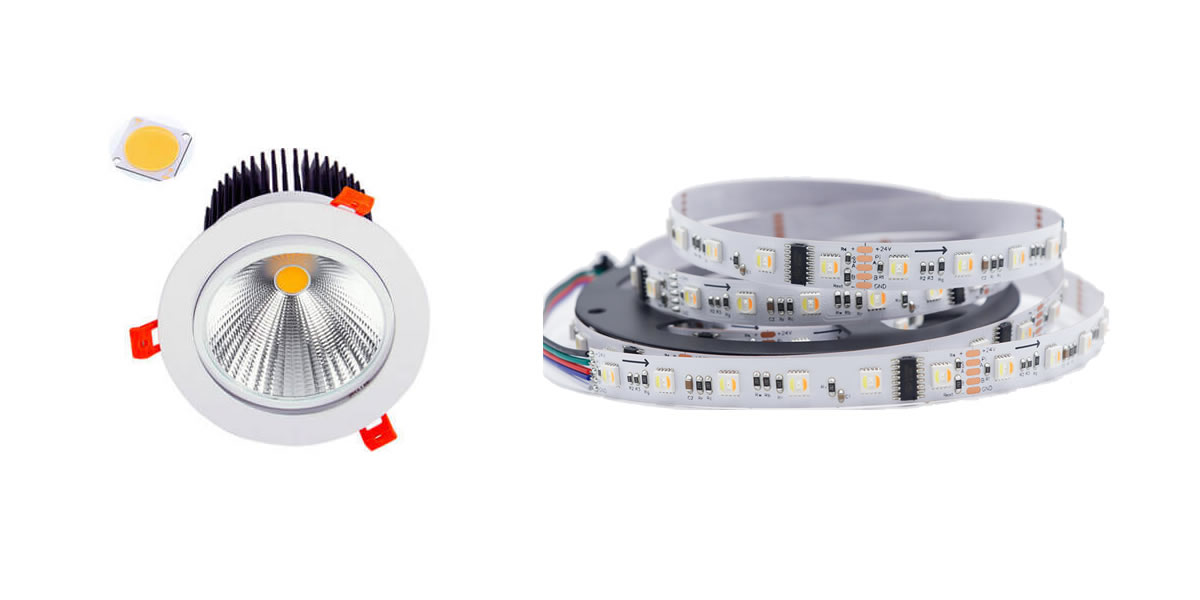

LED 조명에는 두 가지 종류가 있습니다. LED COB(Chip on Board)와 LED 스트립은 서로 다른 LED 조명 구성 요소입니다. LED COB는 하나의 보드나 서브스트레이트 위에 여러 개의 작은 LED 칩이 집적되어 있으며, LED 스트립은 긴 유연한 기판 위에 여러 개의 LED가 일렬로 배치된 형태입니다.

LED COB와 LED 스트립을 구동하기 위해서는 LED 드라이버가 필요합니다. LED 드라이버는 전원을 제공하고 LED를 안정적으로 작동시키는 역할을 합니다. LED COB와 LED 스트립이 서로 다른 LED 조명 구성을 가지므로, 각각에 맞는 LED 드라이버를 선택해야 합니다.

LED COB는 일반적으로 CC(Constant Current) 타입의 LED 드라이버를 사용합니다. 이는 LED COB의 특성상 전류가 일정하게 유지되어야 하기 때문입니다. CC 타입의 LED 드라이버는 LED의 전류를 일정하게 유지하여 안정적인 조명을 제공합니다.

LED 스트립은 일반적으로 CV(Constant Voltage) 타입의 LED 드라이버를 사용합니다. LED 스트립은 전압이 일정하게 유지되어야 하므로 CV 타입의 LED 드라이버가 필요합니다. CV 타입의 LED 드라이버는 LED 스트립에 일정한 전압을 제공하여 안정적인 조명을 유지합니다.

LED 조명 제어

LED 조명 제어는 여러가지 종류가 있습니다. 밝기 조절이 되지 않는 ON/OFF 방식과 밝기 조절이나 색온도 조절이 가능한 디밍 제어가 있습니다. 시중에서 많이 사용하는 LED 드라이버 디밍 제어 방식을 소개합니다.

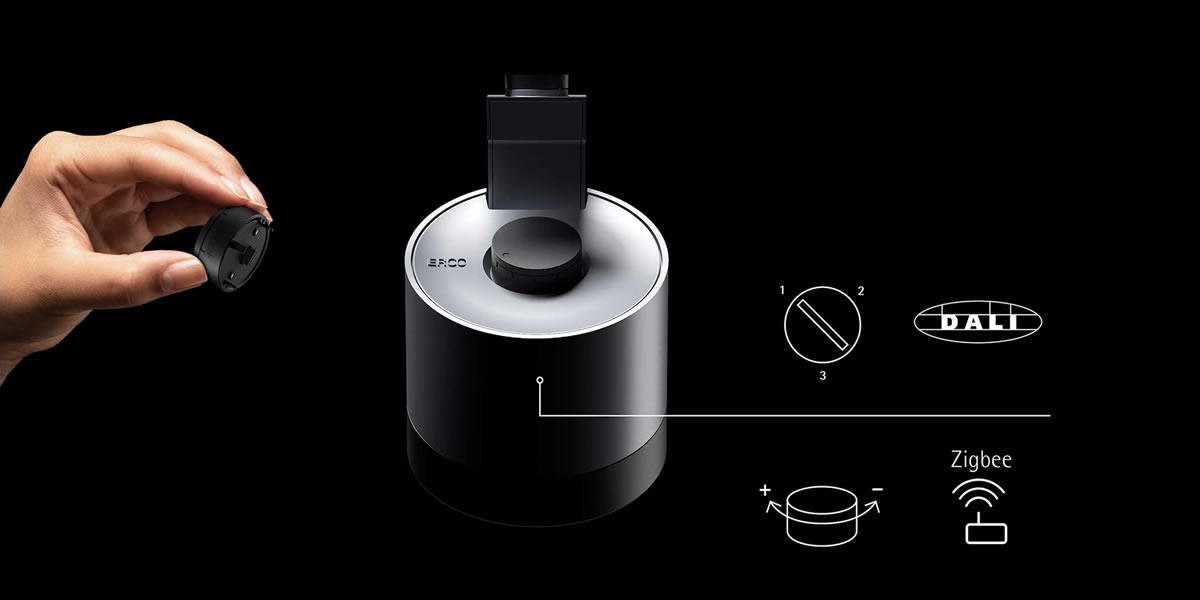

DALI는 Digital Addressable Lighting Interface의 약자로 디지털 방식으로 LED 조명을 제어하는 기술입니다. DALI 방식은 드라이버 개별(또는 그룹) 마다 정밀한 밝기 조절이 가능하기 때문에 조명 시스템 운영 효율성을 높일 수 있습니다. 상업용으로 가장 많이 사용하는 방식입니다.

Triac 방식은 전자 스위치의 일종으로, LED 조명의 밝기를 조절하는 데에 사용됩니다. Triac 방식은 조광기(조명 디머)를 사용하여 비교적 저렴한 비용으로 LED 디밍을 구현할 수 있지만, 정밀한 밝기 조절이 어렵습니다.

Zigbee는 저전력 무선 통신 기술로, LED 조명을 제어하는 데에 사용됩니다. Zigbee 방식은 무선으로 LED 조명을 제어할 수 있으며, 스마트폰이나 태블릿 등을 이용하여 LED 조명을 원격으로 제어할 수 있습니다. 삼성 Smartthings Hub를 사용하여 홈 IoT를 구성할 수 있습니다.

Bluetooth는 저전력 무선 통신 기술로, LED 조명을 제어하는 데에 사용됩니다. 블루투스 방식은 무선으로 LED 조명을 제어할 수 있으며, 스마트폰이나 태블릿 등을 이용하여 LED 조명을 원격으로 제어할 수 있습니다.

조명 통합 제어

조명 통합 제어를 위해 다양한 브랜드 및 플랫폼이 존재합니다. 각 브랜드 및 플랫폼은 고유한 장점과 적용 분야가 있으며, 사용자의 요구 사항과 환경에 맞게 선택할 필요가 있습니다.

Bixby는 삼성전자의 인공지능 스피커 플랫폼으로, 음성 명령을 통해 가정 내 전자 제품을 제어할 수 있습니다. 삼성전자 SmartThings 플랫폼에서 조명 통합 제어 뿐만 아니라 가전 제품 및 보안 시스템과의 연동도 가능합니다.

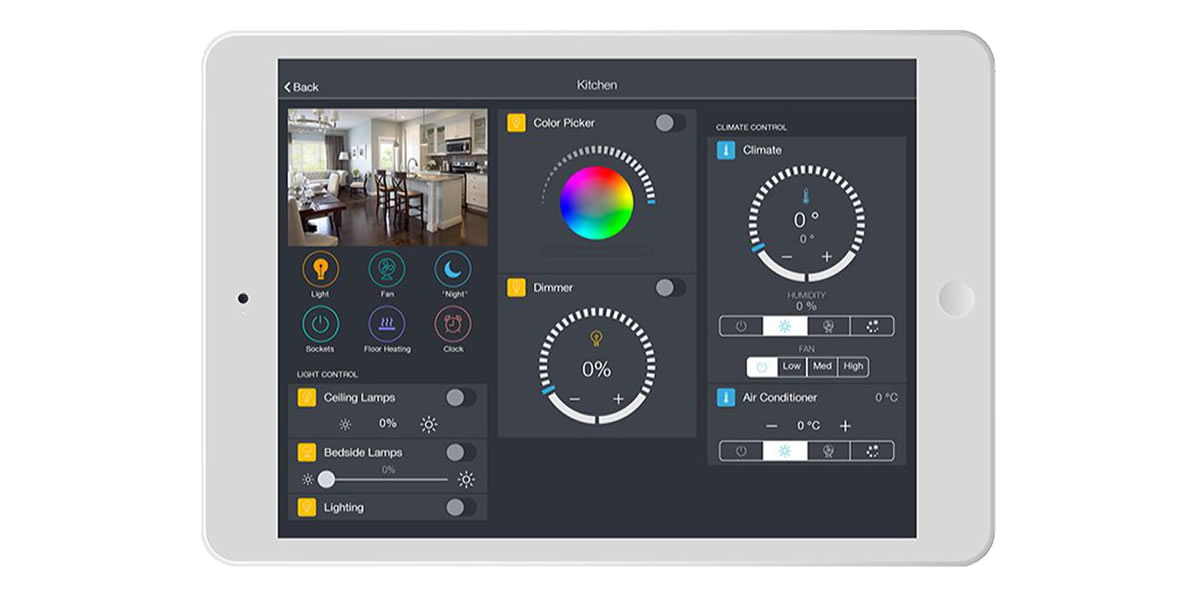

조명을 제어하기 위해서 사용 공간안에서 끊김 없는 무선 네트워크 구성이 요구됩니다. 터치스크린 기반의 제어 시스템을 선택하면 건물 내 조명 및 기타 시설을 사용자 친화적으로 제어할 수 있습니다.

케이블 길이에 대한 영향

CC 드라이버는 전류의 안정성을 유지하기 위해 케이블 길이에 민감할 수 있습니다. 따라서 드라이버와 조명 사이의 케이블 길이를 10미터 이내로 유지하는 것이 좋습니다.

CV 드라이버는 일정한 전압을 유지하기 때문에 케이블 길이에 민감하지 않으며, 굵은 케이블을 사용한다면 50미터 이상의 길이도 문제없이 사용할 수 있습니다. 3% DC 전압 강하율 내 사용을 권장합니다.

LED 드라이버 비용

CC 드라이버는 9~42V 범위 내에서 사용 가능하며, 8W, 12W, 20W, 30W, 40W, 60W, 80W 출력 제품이 있습니다. DIP 스위치 조절을 통해 조명 출력에 맞게 전류 범위를 조절할 수 있기 때문에 4가지 타입으로 대부분 조명에 사용할 수 있습니다.

CV 드라이버는 케이블 거리에 따른 DC 전압 강하를 고려하여 24V를 사용하며, 75W, 150W 출력 제품이 있습니다. 출력에 따른 가격 차이가 적어 주로 150W를 사용합니다. DALI 제어를 구분하는 DT6와 DT8 모듈은 각각 6개와 8개의 디지털 입력 채널을 가지고 있습니다. DT6는 조도 조절 용으로 DT8은 조도 및 색온도 조절용으로 사용됩니다.

주의: 모든 드라이버는 정격 출력의 80% 내에서 사용되어야 합니다.
