무대 조명 기구를 안정적으로 오랫동안 사용하기 위해서는 적절한 전원과 신호 연결 커넥터를 사용하고, 견고하게 고정하는 것이 중요합니다. 이를 위해 어떤 전원과 신호 연결 커넥터를 사용하고, 어떻게 고정하는지 자세히 알아보겠습니다.

무대 조명 전원 커넥터

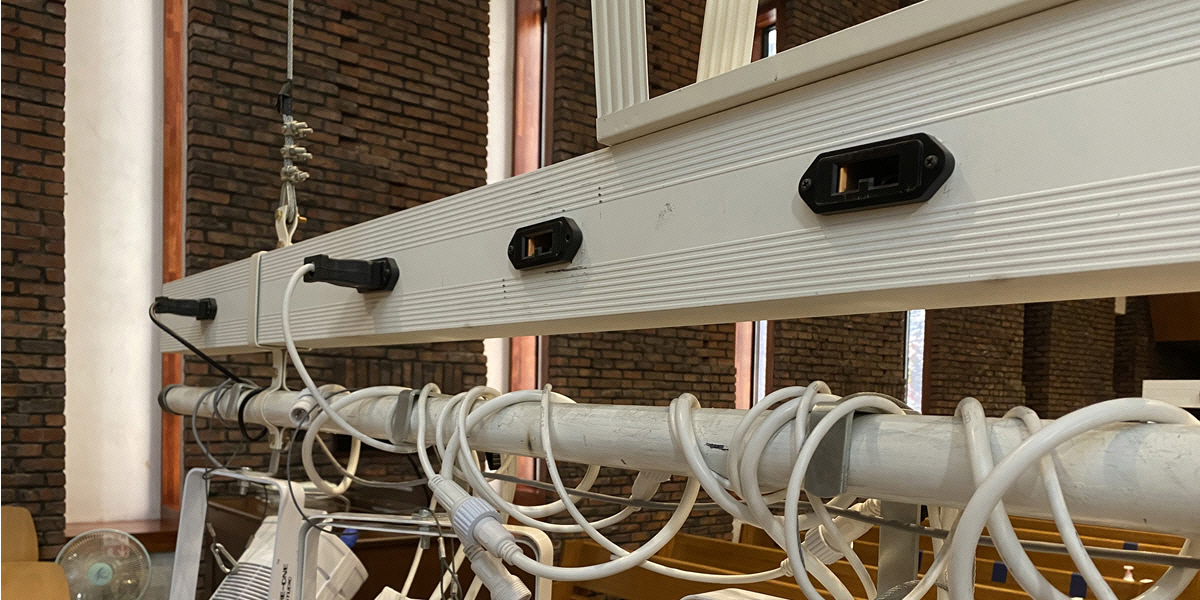

한국 무대 조명 분야에서는 오랫동안 C-TYPE 콘센트를 조명 배튼이나 플로어 박스에 기본 커넥터로 사용했습니다. 대부분의 조명이 LED로 교체되면서 전력 소모량이 줄어들고 조명 디머를 사용하지 않게 되면서 현재 시점에서는 사용하지 않는 것이 바람직해 보입니다.

C-TYPE은 제품 표준화와 관련된 법규가 없어 안전 사용을 인증받지 못하며, 각 제조 업체가 약간씩 다른 규격을 가지고 있어 제품의 수명이 단축되거나 전기적 안전성에 문제가 발생할 수 있습니다. 대부분 중국에서 생산하고 절연 문제가 발생하는 경우도 있으니 사용에 주의해야 합니다.

일반 전원 콘센트 및 DMX 신호 커넥터

표준화된 가정용 콘센트를 사용하였지만 플러그 연결/해제 시 힘이 필요하고 접점 손상이 잦아 전문가 영역에서 사용하지 않는 방식입니다.

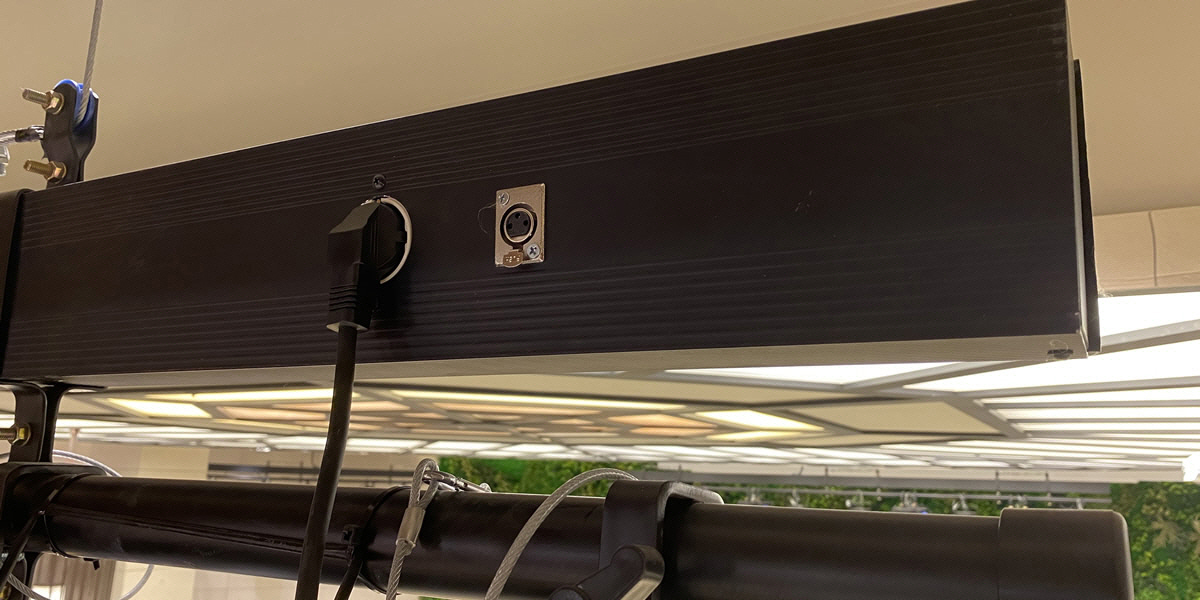

DMX 신호 연결을 위한 커넥터를 캐논잭(또는 XLR 커넥터)이라고 말합니다. 사진과 같이 두께가 얇은 조명 덕트에 탭핑을 하여 나사로 고정하게 되면 얼마 지나지 않아 나사가 고정이 헐거워져서 커넥터가 빠지는 경우가 대부분이기 때문에 올바른 고정 방식이 아닙니다.

DMX 신호 연결을 위해서는 3핀만 필요로 하지만 오디오 부분과 혼동하지 않도록 하기 위해 5핀을 사용해야 합니다.

전문가용 조명 커넥터

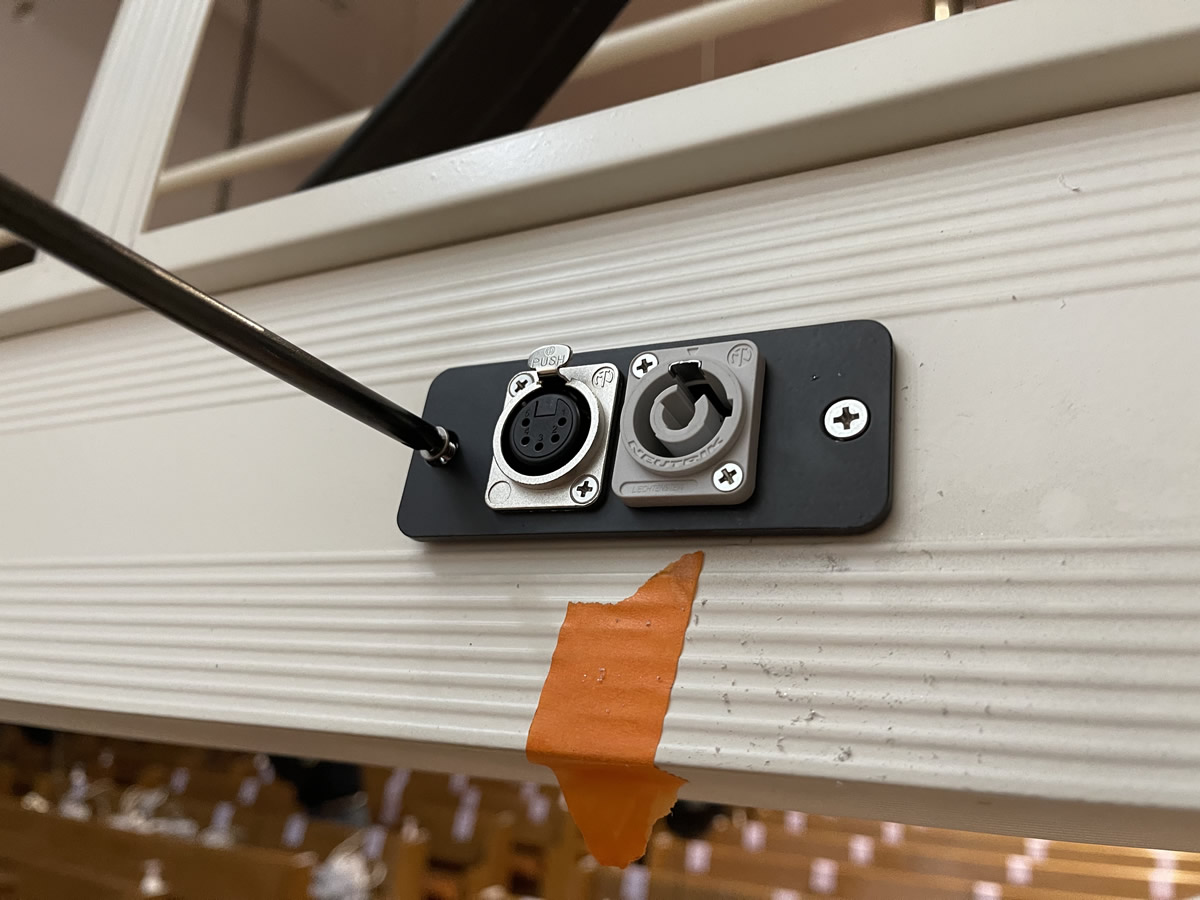

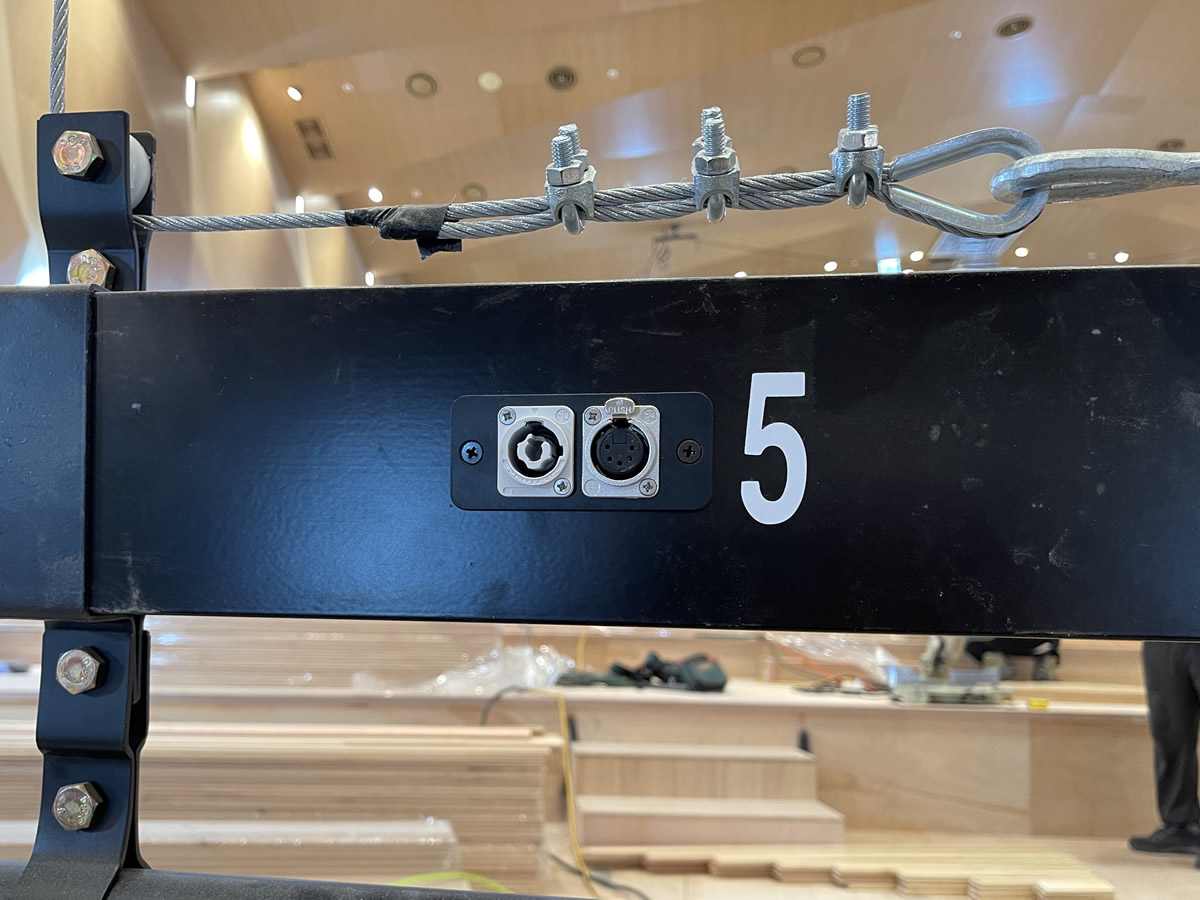

국제적으로 표준화된 전원 커넥터(파워콘)와 DMX 신호 연결을 위한 커넥터(XLR, D-TYPE)를 사용한 사례입니다. 사용된 커넥터들은 모두 뉴트릭사 제품입니다.

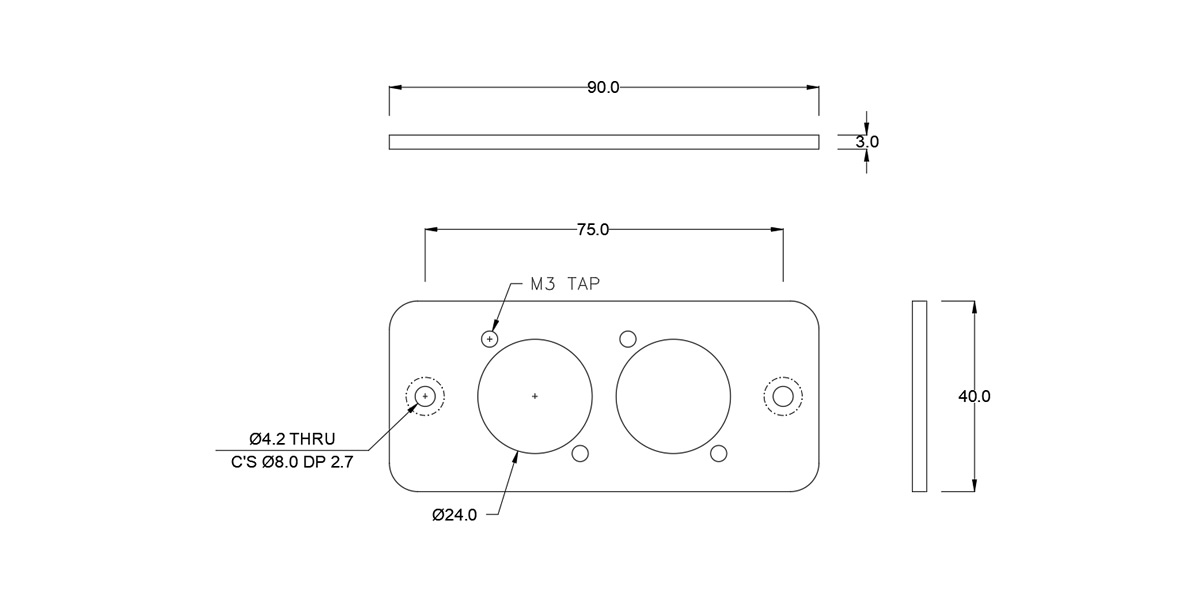

오랜 사용으로 커넥터의 나사가 헐거워지는 것을 방지하기 위해 C-TYPE 콘센트와 타공 크기가 동일한 별도의 두꺼운 알루미늄을 사용하여 볼트 너트로 고정하는 방식을 권장합니다.
